优质随声听电源

文章摘要： 大多数市售的随声听，由于外接的整流电源电路简单，输出电压纹波较大，因此音响效果较差。这里介绍一种性能优良、制作简单的随声听电源。 电路原理如图所示，由于采用三端稳压器LM7805，输出直流电压中的交流纹波较小，因此可提高音响效果。元件选择：电源变压器T选用功率为3W，次级输出电压为6V，C1选用1000μF/16V，C2选用470μF/16V,VD1~VD4选用1N4001。本机无需调试，只要安装正确，一装即成，感兴趣者不妨一试哦！

优质随声听电源,标签：电子小制作,http://www.88dzw.com

     大多数市售的随声听，由于外接的整流电源电路简单，输出电压纹波较大，因此音响效果较差。这里介绍一种性能优良、制作简单的随声听电源。

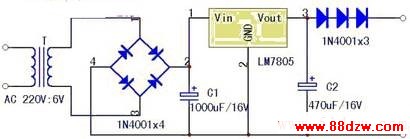

    电路原理如图所示，由于采用三端稳压器LM7805，输出直流电压中的交流纹波较小，因此可提高音响效果。元件选择：电源变压器T选用功率为3W，次级输出电压为6V，C1选用1000μF/16V，C2选用470μF/16V,VD1~VD4选用1N4001。本机无需调试，只要安装正确，一装即成，感兴趣者不妨一试哦！
