    随声听和一些多波段袖珍收音机音质很好，但长期使用电池的费用较高，若在一些固定的场合采用整流电源供电可以节省电池，但遗憾的是交流声太大。市售的整流电源为降低成本，采用的滤波电容容量太小。初学者可对此类整流电源进行改进，从而能有效地抑制交流声。

1，变压器拆开重绕，在初级线圈与次级线圈间增加一层静电隔离层，焊上一根导线后接地。

2，在电源变压器的初级加两个耐压大于400V的滤波电容，容量在240p—0.1u间选择，再将其中点接地。但两只电容的容量不宜太大，否则手碰到公共地线时会有轻微的麻手感。

3，在4只整流二极管的两端都并上1只0.01u的电容。

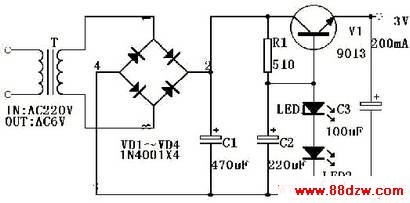

4，加大圆点路段滤波电容，但大容量的电解电容价格较高，因此可采用右图的有源滤波稳压电路。该电路中的V₁能使滤波效果大大提高，相当于接入一个β×C₂的大容量电容。U_ce>1.5V表明由良好的滤波效果。如果U_ce <1.5V，可以调节R₁ 的阻值。使用中V₁发热厉害应该加装散热片。
