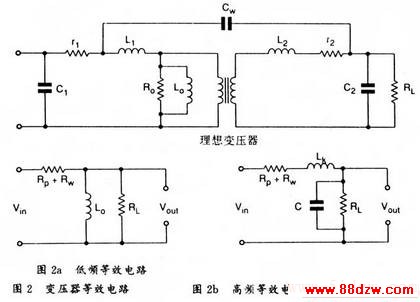

    漏感和绕组电容均取决于变压器的结构方式。为了减少这两个因素对频响的影响,变压器的绕组通常采用分段绕法+从等效电路可以明显看出,为了得到良好的高频响应,漏感必须力求最小。

    当板极电阻给定,而在计算所需初级电感量时,可以看到,板极电阻越低,所需初级电感量也急剧降低。事实上,如果输出阻抗可以做到零,则所需的初级电感也可以为零。类似地,可以证明,变压器引入的失真,在很大程度上也取决于板极电阻,如能实现零阻抗驱动,则失真也降为零。

    所以在一个装置中优先采用三极管输出级,是因为三极电子管比五极管的板极阻抗低。因此,对于给定的低频响应,三极管的输出变压器所必须的初级电感也可以较低。大多数实际设计都采用深度负反馈来降低有效的板极电阻。

    通常,反馈取自变压器的输出绕组,即在反馈环内包括有次级绕组。但是,由于输出变压器具有电抗元件,以这种方式可以引入的反馈量通常都有严格限制,以免引起寄生振荡。

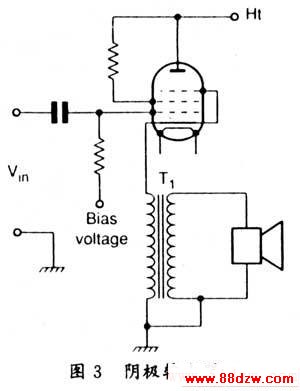

      解决这个问题的最佳路径是采用阴极输出级,如图3所示。此电路与固态电路中大家所熟悉的射极输出器具有类似功能。其电压增益总是小于1,但其输出阻抗比通常阴极接地的三极管放大器要小得多。而失真通常也小一个数量级。

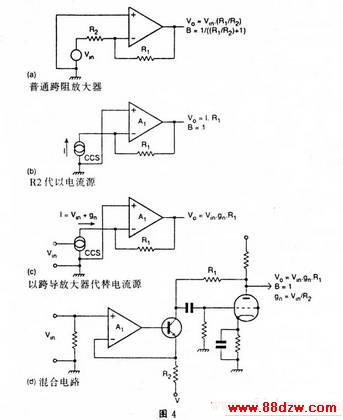

    由于上述限制,使阴极输出器更多的用于实验室场合,因为驱动此类电路几乎需要在高压所允许的范围内给出双倍的信号振幅,但是,在开发下面介绍的实用电路之前,曾试验过推挽阴极输出器,由一个级间变压器(inte—stagtransformer)来驱动。不过,另外有一种办法可以产生阴极输出器同样的效果,它具有一般电子管输出级的全部优点而很少副作用。此电路是跨导(transcon—ductance)放大器和跨阻(transresistance)放大器的合并,如图4所示。




       很难理解,为什么这种别致的电路未曾得到广泛使用。因为此类电路用少量元件即可得到很好的性能。图4a所示为工作方式有如普通虚拟接地放大器的跨阻放大器。

    如果开环增益很高,则闭环性能由R1与R2之比来确定。如果R1由一恒流源来替代,则得图4b,此放大器在其反相端可“看到”100%的负反馈,其电压增益为零。

    用一跨导放大器来代替恒流源,则放大器的输出为IKl,由跨阻级产生的失真很小,因为反馈系数p(信号反馈比)几乎为1。因为跨导放大器也可以做成单位增益,从而可得到个性能优良的电路。

    在目前的电路中,跨阻放大器由一电子管来构成。而TL072运放反馈环中的晶体管则是跨导放大器的基础。在整个音频频段,此电路给出的输出阻抗大于10MI。所需的电压增益可以通过改变跨导比R2来获得,而跨导放大器和跨阻放大器的电压增益均为1。从驱动电路来的、平衡良好的推挽输出还需要驱动推挽输出级。为此,可以将运放的反相输入端经一电阻和隔直流电容而方便地获得对推挽输出级的驱动。
