    LM1875是美国国家半导体器件公司生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。如图1所示，该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率，在±30V电源8Ω负载获得30W的功率，内置有多种保护电路。广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。      电路特点：

    [1].单列5脚直插塑料封装，仅5只引脚。

    [2].开环增益可达90dB。

    [3].极低的失真，1kHz，20W时失真仅为0.015%。

    [4].AC和DC短路保护电路。

    [5].超温保护电路。

    [6].峰值电流高达4A。

    [7].极宽的工作电压范围（16-60V）。

    [8].内置输出保护二极管。

    [9].外接元件非常少，TO-220封装。

    [10].输出功率大，Po=20W(RL=4Ω)。

     LM1875极限参数：

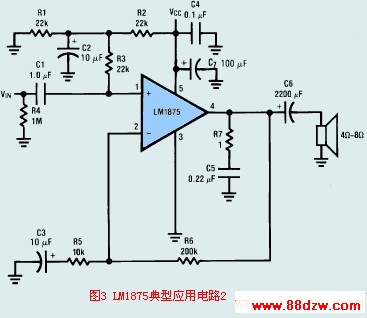

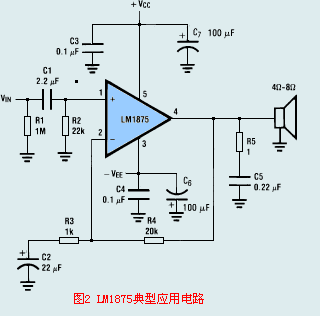

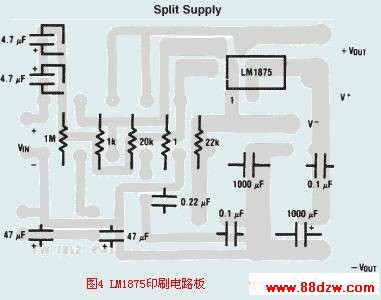

    LM1875极限参数 参数名称 极限值 单位 电源电压(Vs) 60 V 输入电压(Vin) -V_EE-VCC V 工作结温(Tj) +150 ℃ 存储结温(Tstg) -65-+150 ℃      典型应用电路：
