四声道音频功放电路—TDA7375

文章摘要： TDA7375为车用环绕立体声功率放大电路，广泛应用于汽车音响电路中，亦应用于多媒体音响设备中。它具有以下特点： 高功率输出： 2x40W（MAX/4Ω） 2x35W/4ΩEIAJ 2x25W @4Ω,14.4V,1kHz,THD=10% 最少的外接元件 无需外部消振电容 内部固定增益/26dB BTL 开机无冲击噪声 DC-AC短路保护 软启动电路 内部过载超温保护 电池极性转换电路 负载传感电路 TDA7375内部框图 TDA7375典型应用电路

四声道音频功放电路—TDA7375,标签：电子小制作,http://www.88dzw.com

    TDA7375为车用环绕立体声功率放大电路，广泛应用于汽车音响电路中，亦应用于多媒体音响设备中。它具有以下特点：     高功率输出：
    2x40W（MAX/4Ω）
    2x35W/4ΩEIAJ
    2x25W @4Ω,14.4V,1kHz,THD=10%
    最少的外接元件
    无需外部消振电容
    内部固定增益/26dB BTL
    开机无冲击噪声
    DC-AC短路保护
    软启动电路
    内部过载超温保护
    电池极性转换电路
    负载传感电路

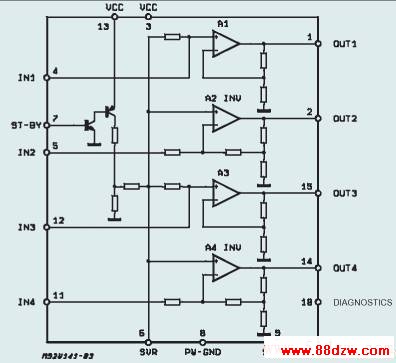

     TDA7375内部框图

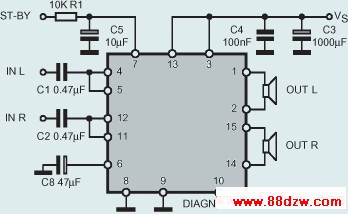

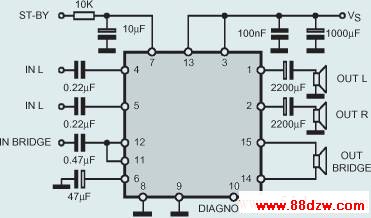

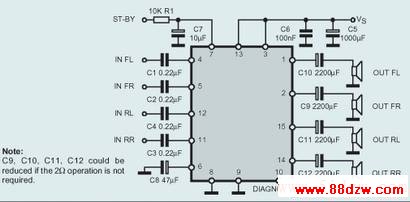

     TDA7375典型应用电路
