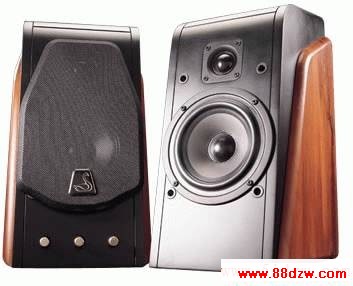

编者按——这是一篇成文许久的好文章，在惠威M-200音箱问世后不久便曾经登载在当时的短歌行网站上，作者是我们的老朋友ndly01。如今距离M-200问世已将近三年，多媒体音箱市场发生了很大的改变，不过M-200依然作为惠威的主力2.0产品在市场上拥有很大的用户群。其实在其问世之初，许多专业评论就认为——M-200虽然是高级2.0声道有源音箱的开山之作，并且声音表现拥有一定的素质，但却绝不完美，有打摩、改造的余地。所以这篇《惠威M-200多媒体音箱电路摩机杂谈》对有心用自己的DIY能力改造M-200音箱的朋友而言是很有参考价值的。由于工作上的疏忽，新版网站开通之后，在我们的文库中遗漏了这篇文章，在此特别作全新的排版与小幅修改，重新发布。

常在各大音频论坛看到不少网友对惠威M-200多媒体音箱的评论并寻求改进方法，也看到了不少高手的打摩见解及经过实践后的感受。在此从自己了解到的信息结合论坛上网友们的见解﹑方法来谈谈M-200电路部分（以下没有特别说明的都简称M-200）的打摩。首先我有幸看到一个关于打摩M-200的帖子中得到了其电路印刷板（PCB）的扫瞄图，经过一夜的奋战，我画出了M-200的电路图（惨！我竟然不会使用protel等电路设计软件，只有一笔笔地用windows的画图来画！），全部电路见下：

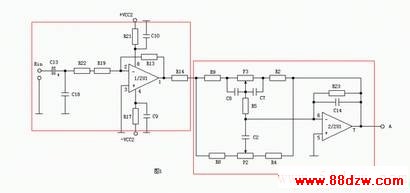

图1

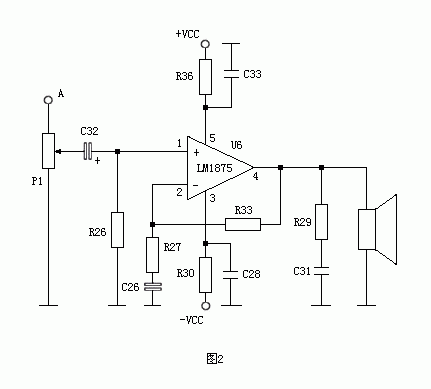

图2

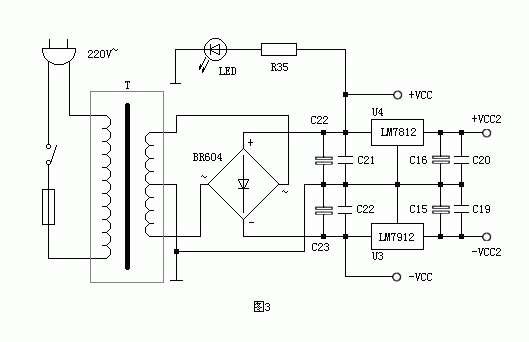

图3

元件表见下表，因为左右声道所对应的阻容元件值相同，所以电路图以右声道为样板来讲解，看这个表就可看出相对应的元件标识。

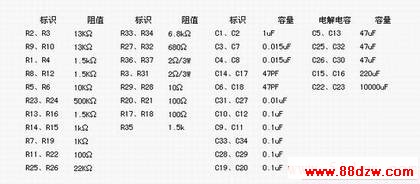

M-200电路元件表

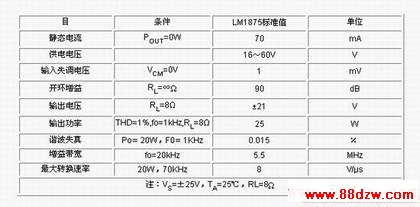

LM1875主要性能参数

之前这里先简单讲讲电路，M-200的整个电路由图3的电源部分﹑图1的前置音调控制部分﹑图2的后级放大部分组成。

从图中可看出，M-200使用了美国国家半导体公司（NSC）的集成功率放大器件LM1875来完成音频放大，LM1875也算是一款性能优异的单片集成功率放大器件，具有低失真﹑工作稳定可靠﹑外围电路元件少﹑电流负载能力大等特点，其主要电参数见表2。记得在前些年，此集成块在土炮发烧友中可谓红极一时，大概是由于人们发烧观的飞跃提高，LM1875也逐渐被淡化，但是纵观国内的多媒体音箱，舍得使用LM1875的也是少得可怜，大多是使用TDA2030之类的货色。LM1875在±30V供电﹑8Ω负载时输出功率可达30W，但由于M-200的变压器提供给LM1875的直流电压只有23V，所以在这里LM1875的输出功率只能达到大概20W。
