图2中LM1875接成交流负反馈放大电路，P1为音量电位器，C32为耦合电容,R26为偏置电阻，同时也决定了电路的输入阻抗，R33﹑R27﹑C26组成反馈电路，整个电路的闭环增益K=1＋R33/R21＝11倍，R29﹑C31组成相移补偿网络，防止高频振荡的产生。

M-200的前级是由运放JRC4558组成的输入缓冲和负反馈式音调控制电路，见图1。左框里的电路为放大倍数K=R13/（R19+R22）＝1.3倍的缓冲级，C13为输入电容，容量是47uF，电路的输入阻抗＝R22+R19＝1.1k。缓冲级后信号直接耦合到右框的典型的负反馈式音调控制电路，采负反馈式音调控制电路的优点：

①由于负反馈的作用，频率失真减小：
②由于放大器的作用，由衰减失音调控制器带来的中频率衰减可以得到补偿。

图3为电源电路，220V的交流电经过变压器T降压后输出双16.8V电压,经过整流桥BR604整流和滤波电容C22﹑C23滤波后得到约±23V的直流电压,这个电压又分为三路走向,一路正电压经R35降压后接一发光二极管LED作指示用,一路经三端稳压器LM7812和LM7912降压输出±12V的电压供给前级运放,另一路直接供给LM1875。

好了，简单的剖析玩M-200的全部电路（什么，复杂！？？没法子，想对电路下手就得充分了解电路呀，慢慢看，慢慢嚼啰！），下面说说自己摩机见解。先来说一下通常情况下的简易摩机法：这有点象是公式一样——

1.换电容：

①把电解电容换为同容量的钽电容或是音频专用电容，在发烧友中经常使用的音频专用电容有日本的ELNA﹑红宝石﹑化工﹑黑金刚以及菲利浦等，还有一种就是三洋的OS固体介质电容，此种电容原本是用在工业领域的，后来被发现用在音频电路上竟也有奇妙的效果，现在在市面的产品中都有比较普遍的应用，但是它的确点就是耐压太低，使用时要注意！滤波电容如体积允许可以换上容量更大的高速电解电容，这样可以提高对电源纹波的抑制效果；
②把电路上无极电容都换为CBB电容或一些补品电容（如廉价的德国威玛WIMA﹑ERO等），可以提高声音的清晰度；
③在各电解上并联一个0.1uF的CBB或MKP﹑MKT等电容，这样可以改善高频。

2.换电阻：

用同值的精密金属膜电阻换上原来的炭膜电阻，不过M-200里已经用上了5色环的金属膜电阻了，这一步就省了。

3.换运放：

M-200里使用的是JRC4558这个双运放，有老鼠屎坏汤之嫌，不知到惠威是怎么想的，至少也应该用老牌的发烧运放之皇NE5532呀，成本也高不了多少！在这里列举出几种发烧友常用的廉价双运放：OP275﹑OPA2134﹑OPA2604﹑AD827﹑LT1057……！

4.换变压器：

M-200的变压器是50W的型变压器，对于25Wx2的输出功率，未免有些供“水”不足，所以应该有100W以上的变压器才能使LM1875有足够的能量输出。好了，以上几点只不过是一些谈到摩机时发烧友们都会道出的菜鸟法，至于音质有何提高提高多少就不得而知了，这些只能说是治标不治本的方法，对于处入发烧之门的朋友倒是锻练身手的机会。

下面来改改前级电路，前面已经讲了，负反馈式音调控制电路的优点。但是它也有缺点，从我碰到过的实际听音感受来说，负反馈式的音调控制电路提升高低音起来，高音显得发毛，尖刺，低音显得沉闷，浑浊！特别是没有提升的平衡状态下，音质显得特别干涩，清晰感很差（也许是我听过的电路都设计不当吧），说起来就是对耳朵的糟蹋！

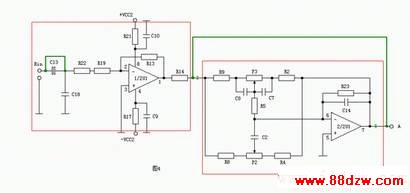

所以建议要好音质的朋友请毫不犹豫的废掉这个音调控制电路，这样你会发现它过去带给了你太多的崎音！如果实在要保留这个功能的话那还可以参照一些HI-FI名机的音调电路来改动，这里不好说了，要说的改的太多，不大合乎便利的原则，还是等哪位高手有闲心来变变魔术吧。改动的方法见图4：
