LM317T应用电路一例

文章摘要： 用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。而加有T1时，小电珠亮度减小，此时 LM317T输出电压仅为2V，从而有效的保护了负载。

LM317T应用电路一例,标签：电子小制作,http://www.88dzw.com

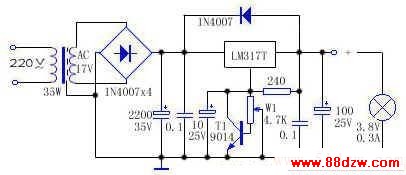

    用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。而加有T1时，小电珠亮度减小，此时 LM317T输出电压仅为2V，从而有效的保护了负载。
