用三端稳压LM317制作的甲类功放

文章摘要： 用稳压集成功放制作的功率放大器，对电子爱好者来说，作为开拓思路的一种尝试不无积极意义。该电路为纯甲类工作，又用低噪声管作电压放大，所以THD，NF等指标都不错，输出功率可达到30W 电路如图所示，晶体管VT1作为电压放大，因稳压集成电路IC1的输入阻抗高，故其工作电流只需0.6mA就足够了，R1，C3为电源退耦，C4用于防止寄生振荡，R3、R4分压给VT1提供偏置及交直流反馈，以改善线性及直流稳定性。VT2、R5、R6及二极管构成恒流源，用来提高电路的效率及输出功率，增大输出动态范围。 由于电路特别简单，故元件可以搭焊，恒流源的恒定电流可设置在10~15mA，调试时将LM3

用三端稳压LM317制作的甲类功放,标签：电子小制作,http://www.88dzw.com

    用稳压集成功放制作的功率放大器，对电子爱好者来说，作为开拓思路的一种尝试不无积极意义。该电路为纯甲类工作，又用低噪声管作电压放大，所以THD，NF等指标都不错，输出功率可达到30W

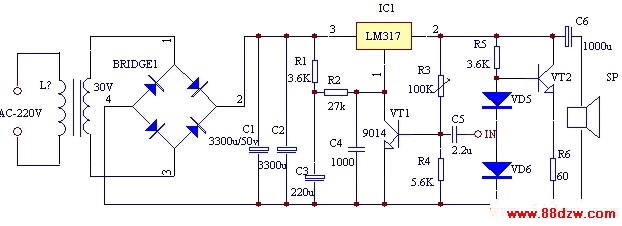

    电路如图所示，晶体管VT1作为电压放大，因稳压集成电路IC1的输入阻抗高，故其工作电流只需0.6mA就足够了，R1，C3为电源退耦，C4用于防止寄生振荡，R3、R4分压给VT1提供偏置及交直流反馈，以改善线性及直流稳定性。VT2、R5、R6及二极管构成恒流源，用来提高电路的效率及输出功率，增大输出动态范围。

    由于电路特别简单，故元件可以搭焊，恒流源的恒定电流可设置在10~15mA，调试时将LM317的输出电压调整到电源电压的一半即可，静态电流约为十几毫安。电源变压器T1功率不得小于50W。

    三端稳压IC选取LM317，三极管VT1选取9014。VT2选用8050型，二极管VD5、VD6选用2CP20，变压器的功率应大于50W
