1． 实验任务

用可调电阻调节电压值作为模拟温度的输入量，当温度低于30℃时，发出长嘀报警声和光报警，当温度高于60℃时，发出短嘀报警声和光报警。测量的温度范围在0－99℃。

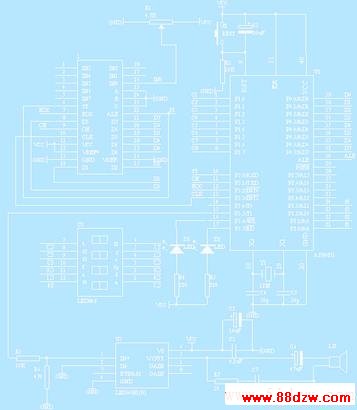

2． 电路原理图

图4.29.1

3． 系统板上硬件连线

a) 把“单片机系统”区域中的P1.0－P1.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。

b) 把“单片机系统”区域中的P2.0－P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。

c) 把“单片机系统”区域中的P3.0与“模数转换模块”区域中的ST端子用导线相连接。

d) 把“单片机系统”区域中的P3.1与“模数转换模块”区域中的OE端子用导线相连接。

e) 把“单片机系统”区域中的P3.2与“模数转换模块”区域中的EOC端子用导线相连接。

f) 把“单片机系统”区域中的P3.3与“模数转换模块”区域中的CLK端子用导线相连接。

g) 把“模数转换模块”区域中的A2A1A0端子用导线连接到“电源模块”区域中的GND端子上。

h) 把“模数转换模块”区域中的IN0端子用导线连接到“三路可调电压模块”区域中的VR1端子上。

i) 把“单片机系统”区域中的P0.0－P0.7用8芯排线连接到“模数转换模块”区域中的D0D1D2D3D4D5D6D7端子上。

j) 把“单片机系统”区域中的P3.6、P3.7用导线分别连接到“八路发光二极管指示模块”区域中的L1、L2上。

k) 把“单片机系统”区域中的P3.5用导线连接到“音频放大模块”区域中的SPK IN端口上。

l) 把“音频放大模块“区域中的SPK OUT插入音频喇叭。

4． 汇编源程序
（略）
5．C语言源程序
#include <AT89X52.H>

unsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,
0xef,0xdf,0xbf,0x7f};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,0x00};
unsigned char dispbuf[8]={10,10,10,10,10,10,0,0};
unsigned char dispcount;
