1． 温度传感器AD590基本知识

AD590产生的电流与绝对温度成正比，它可接收的工作电压为4V－30V，检测的温度范围为－55℃－＋150℃，它有非常好的线性输出性能，温度每增加1℃，其电流增加1uA。

AD590温度与电流的关系如下表所示

摄氏温度

AD590电流

经10KΩ电压

0℃

273.2 uA

2.732V

10℃

283.2 uA

2.832 V

20℃

293.2 uA

2.932 V

30℃

303.2 uA

3.032 V

40℃

313.2 uA

3.132 V

50℃

323.2 uA

3.232 V

60℃

333.2 uA

3.332 V

100℃

373.2 uA

3.732 V

AD590引脚图

2． 实验任务

利用AD590温度传感器完成温度的测量，把转换的温度值的模拟量送入ADC0809的其中一个通道进行A/D转换，将转换的结果进行温度值变换之后送入数码管显示。

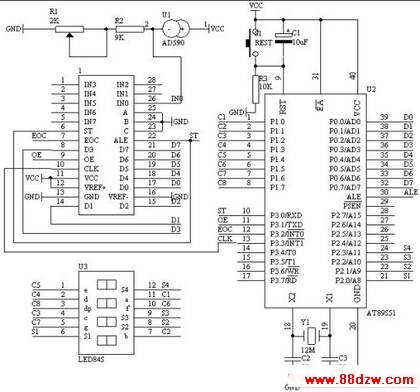

3． 电路原理图

图4.30.1

4． 系统板上硬件连线

（1）． 把“单片机系统”区域中的P1.0－P1.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。

（2）． 把“单片机系统”区域中的P2.0－P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。

（3）． 把“单片机系统”区域中的P3.0与“模数转换模块”区域中的ST端子用导线相连接。

（4）． 把“单片机系统”区域中的P3.1与“模数转换模块”区域中的OE端子用导线相连接。

（5）． 把“单片机系统”区域中的P3.2与“模数转换模块”区域中的EOC端子用导线相连接。

（6）． 把“单片机系统”区域中的P3.3与“模数转换模块”区域中的CLK端子用导线相连接。

（7）． 把“模数转换模块”区域中的A2A1A0端子用导线连接到“电源模块”区域中的GND端子上。

（8）． 把“模数转换模块”区域中的IN0端子用导线连接到自制的AD590电路上。

（9）． 把“单片机系统”区域中的P0.0－P0.7用8芯排线连接到“模数转换模块”区域中的D0D1D2D3D4D5D6D7端子上。
