1． 　实验任务

如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。

2． 　电路原理图

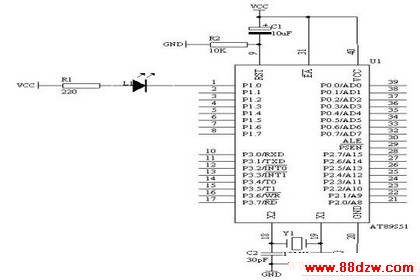

图4.1.1

3． 　系统板上硬件连线

把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。

4． 　程序设计内容

（1）． 延时程序的设计方法

作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：

　

如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒

机器周期 微秒

MOV R6,#20 2个 　2

D1: MOV R7,#248 2个 　2　　　　　　　2＋2×248＝498　20×

DJNZ R7,$ 2个 　2×248　　　　　　　　　　　　 (498
