DJNZ R6,D1 2个　　　2×20＝40　　　　　　　　　　　10002

因此，上面的延时程序时间为10.002ms。

由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：

DELAY: MOV R5,#20
D1: MOV R6,#20
D2: MOV R7,#248
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET

（2）． 输出控制

如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB　P1.0指令使P1.0端口输出高电平，使用CLR　P1.0指令使P1.0端口输出低电平。

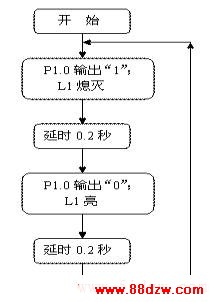

5． 程序框图

　　 如图4.1.2所示

　

　

　

　

　

　

　

　图4.1.2

6． 汇编源程序
ORG 0
START: CLR P1.0
LCALL DELAY
SETB P1.0
LCALL DELAY
LJMP START
DELAY: MOV R5,#20 ;延时子程序，延时0.2秒
D1: MOV R6,#20
D2: MOV R7,#248
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET
END

7． C语言源程序
#include <AT89X51.H>
sbit L1=P1^0;

void delay02s(void) //延时0.2秒子程序
{
unsigned char i,j,k;
for(i=20;i>0;i--)
for(j=20;j>0;j--)
for(k=248;k>0;k--);
}


void main(void)
{
while(1)
{
L1=0;
delay02s();
L1=1;
delay02s();
}
}
