用PIC单片机制作电扇自然风发生器

文章摘要： 我们使用美国MICroChip公司的单片机制作了一种电扇自然风发生器，它能有规律地控制风扇送风的强弱。传统的电扇通过它可产生自然风，亦可将它直接做在电扇里，即是自然风电扇。一PIC单片机简介 PIC系列单片机是美国Microchip公司推出的8位单片机。其中PIC16C5X是低价商用单片机，内部有程序存储器（0.5~~2K），工作寄存器(32~~80个)，33条精简指令，具有内部看门狗(WDT)，时钟/脉冲计数器RTCC，双向可编程I/O口(12~~20个)，PIC的OTP（一次性可编程）型芯片特别适合商品化的开发生产。二自然风发生器的硬件结构及原理 要让电风扇产生自然风，

用PIC单片机制作电扇自然风发生器,标签：电子小制作,http://www.88dzw.com

    我们使用美国MICroChip公司的单片机制作了一种电扇自然风发生器，它能有规律地控制风扇送风的强弱。传统的电扇通过它可产生自然风，亦可将它直接做在电扇里，即是自然风电扇。

一PIC单片机简介

   PIC系列单片机是美国Microchip公司推出的8位单片机。其中PIC16C5X是低价商用单片机，内部有程序存储器（0.5~~2K），工作寄存器(32~~80个)，33条精简指令，具有内部看门狗(WDT)，时钟/脉冲计数器RTCC，双向可编程I/O口(12~~20个)，PIC的OTP（一次性可编程）型芯片特别适合商品化的开发生产。

二自然风发生器的硬件结构及原理

    要让电风扇产生自然风，即改变电风扇送风的强弱，只有改变电机端的电压和电流。如图1所示，改变晶闸管控制角α，即控制晶闸管开始导通的时间，就能使电机负载上的电压和电流发生变化。图2展示了α角和电机负载电压的关系。

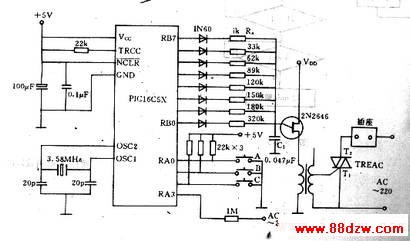

图1

图2

α角的变化又可通过电容C1的放电时间的改变来实现。PIC16C54有规律地选择电阻Rx，即可改变电容C1的充放电时间，从而达到改变电风扇送风的强弱的目的。控制角α和强弱风的关系如下所示。

正半周 α= 0^。 30^。 60^。 90^。 120^。 150^。 180^。 负半周 α= 180^。 210^。 240^。 270^。 300^。 330^。 360^。   　 超强风 强风 凉风 常风 微风 超微风 停止

交流电频率f=50Hz,则可得下式：
         （1）

而根据RxC₁充电回路：则有：
       （Vp-Vv）＝（V_BB-Vv）（1－e），其中，Vv为充电初值；Vp为充电后值；V_BB为充电电源电压，t为充电时间。整理可得：

       t=RxC₁

（2）

其中

由式(1)和式(2)即可得出
