（3）

一般取η=0.63，三极管特性最好。电容C1取值0.047μF。根据（3）式，对应不同α的设定值，求得Rx值表：

R0=1K,R1=33K,R2=62K,R3=89K,R4=120K,R5=150K,R6=180K,R7=220K

Rx接于PIC16C54的RB0~~RB7口。

RA0口为启动信号输入口，当A键按下时，则自然风发生器开始工作。

RA1口为停止信号输入口，当B键按下时，则自然风发生器停止工作。

RA2口为定时信号输入口，当C键按下时，则自然风发生器以定时方式工作。

RA3口为交流电相位检测口，用于确定交流电的起始相位。

读者可再加上显示，定时值输入等电路，构成更完整的装置。

三软件框图及程序清单

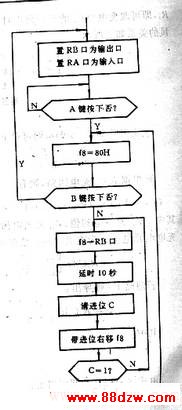

程序框图如图3所示。

程序清单如下：

;Routine for nature wind fan
图3

RTCC EQU1

RA EQU5

RB EQU6

F8EQU8

F9EQU9

ORG1FFH;复位地址

GOTO MAIN

ORG0

　

MAIN:

CLRW

TRIS RB

MOVWF RB；置RB口为输出口，且初值为0

MOVLW0FH

TRIS RA；置RA口为输入口

KEY-A:

BTFSC RA,0

GOTO KEY-A；A键是否按下

START:

MOVLW80H

MOVWF F8；80H->F8

BTFSS RA,1

GOTO MAIN；B键按下

PHASE

BTFSC RA,3

GOTO PHASE；等待交流电0相位

MOVWF F8,W

MOVWF RB；F8->RB口

CALL DELAY；延时10秒

CLRC；清C

RRF F8；F8左移

SKPC

GOTO PHASE

GOTO START

;Subroutine DELAY:

MOVLW150

MOVWF F9

MOVLW7；给RTCC预设倍数1：256

OPTION

LOOP:

MOVLW255

SUBWF RTCC

DECFSZ F9

SKPZ

GOTO LOOP

RETLW0

END；结束

四小结

   上面是一个用PIC16C54控制家用电器的例子。现在微电脑（单片机）控制的智能家电日益受到欢迎，是家电的必然发展趋势。PIC系列是一种面向商用的机种，特别适合于商品开发，其低价，小巧，具备保密位等特点正是开发厂家所需要的。读者潜心思考，必能用PIC自己开发出一系列精巧的产品。
