1． 实验任务
（1． 开始时，显示“00”，第1次按下SP1后就开始计时。
（2． 第2次按SP1后，计时停止。
（3． 第3次按SP1后，计时归零。

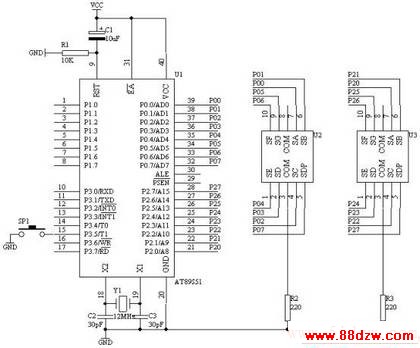

2． 电路原理图

图4.17.1

3． 系统板上硬件连线

（1． 把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

（2． 把“单片机系统”区域中的P2.0/A8－P2.7/A15端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P2.0/A8对应着a，P2.1/A9对应着b，……，P2.7/A15对应着h。

（3． 把“单片机系统“区域中的P3.5/T1用导线连接到”独立式键盘“区域中的SP1端口上；

4． 程序框图

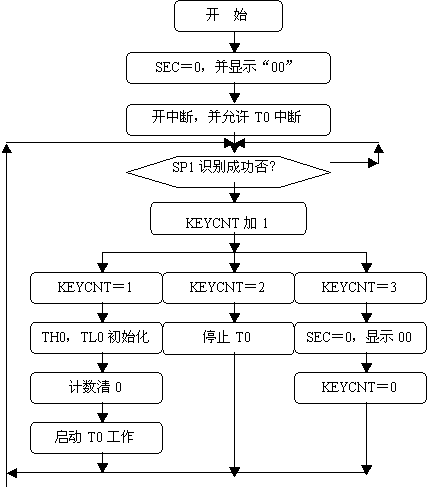

主程序框图

　

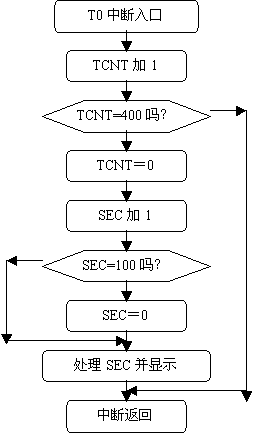

T0中断服务程序框图

图4.17.2

5． 汇编源程序
TCNTA EQU 30H
TCNTB EQU 31H
SEC EQU 32H
KEYCNT EQU 33H
SP1 BIT P3.5
ORG 00H
LJMP START
ORG 0BH
LJMP INT_T0
START: MOV KEYCNT,#00H
MOV SEC,#00H
MOV A,SEC
MOV B,#10
DIV AB
MOV DPTR,#TABLE
MOVC A,@A+DPTR
MOV P0,A
