1． 实验任务

当按下开关SP1，AT89S51单片机产生“叮咚”声从P1.0端口输出到LM386，经过放大之后送入喇叭。

2． 电路原理图

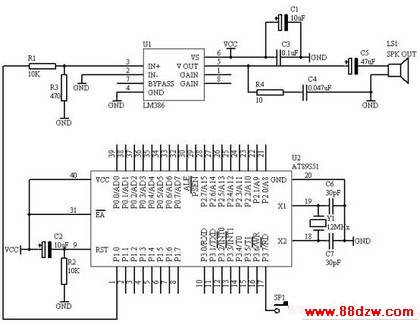

图4.19.1

3． 系统板上硬件连线

（1． 把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上；

（2． 在“音频放大模块”区域中的SPK OUT端口上接上一个8欧或者是16欧的喇叭；

（3． 把“单片机系统”区域中的P3.7/RD端口用导线连接到“独立式键盘”区域中的SP1端口上；

4． 程序设计方法

（1． 我们用单片机实定时/计数器T0来产生700Hz和500HZ的频率，根据定时/计数器T0，我们取定时250us，因此，700HZ的频率要经过3次250us的定时，而500HZ的频率要经过4次250us的定时。

（2． 在设计过程，只有当按下SP1之后，才启动T0开始工作，当T0工作完毕，回到最初状态。

（3． “叮”和“咚”声音各占用0.5秒，因此定时/计数器T0要完成0.5秒的定时，对于以250us为基准定时2000次才可以。

5． 程序框图

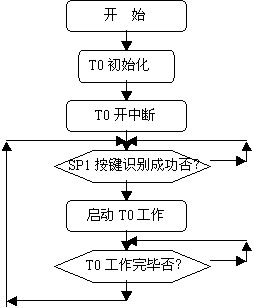

主程序框图

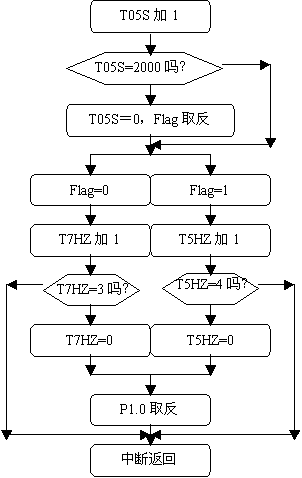

T0中断服务程序框图
