一、设计任务与要求

1．设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为25秒；
2．要求黄灯先亮5秒，才能变换运行车道；
3．黄灯亮时，要求每秒钟闪亮一次 。

二、实验预习要求
1．复习数字系统设计基础。
2．复习多路数据选择器、二进制同步计数器的工作原理。
3．根据交通灯控制系统框图，画出完整的电路图。

三、设计原理与参考电路

   1．分析系统的逻辑功能，画出其框图
   交通灯控制系统的原理框图如图12、1所示。它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。图中：
TL: 表示甲车道或乙车道绿灯亮的时间间隔为25秒，即车辆正常通行的时间间隔。定时时间到，TL=1，否则，TL=0。
      TY：表示黄灯亮的时间间隔为5秒。定时时间到，TY=1，否则，TY=0。
      ST：表示定时器到了规定的时间后，由控制器发出状态转换信号。由它控制定时器开始下个工作状态的定时。

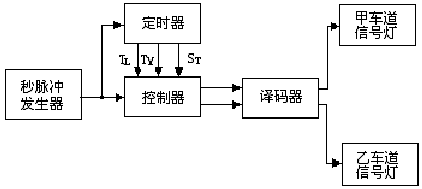

图12、1 交通灯控制系统的原理框图 2．画出交通灯控制器的ASM（AlgorithmIC State Machine，算法状态机）

   （1）图甲车道绿灯亮，乙车道红灯亮。表示甲车道上的车辆允许通行，乙车道禁止通行。绿灯亮足规定的时间隔TL时，控制器发出状态信号ST，转到下一工作状态。
   （2）甲车道黄灯亮，乙车道红灯亮。表示甲车道上未过停车线的车辆停止通行，已过停车线的车辆继续通行，乙车道禁止通行。黄灯亮足规定时间间隔TY时，控制器发出状态转换信号ST，转到下一工作状态。
   （3）甲车道红灯亮，乙车道黄灯亮。表示甲车道禁止通行，乙车道上的车辆允许通行绿灯亮足规定的时间间隔TL时，控制器发出状态转换信号ST，转到下一工作状态。
   （4）甲车道红灯亮，乙车道黄灯亮。表示甲车道禁止通行，乙车道上位过县停车线的车辆停止通行，已过停车线的车辆停止通行，已过停车线的车辆继续通行。黄灯亮足规定的时间间隔TY时，控制器发出状态转换信号ST，系统又转换到第（1）种工作状态。
    交通灯以上4种工作状态的转换是由控制器器进行控制的。设控制器的四种状态编码为00、01、11、10，并分别用S0、S1、S3、S2表示，则控制器的工作状态及功能如表12、1所示，控制器应送出甲、乙车道红、黄、绿灯的控制信号。为简便起见，把灯的代号和灯的驱动信号合二为一，并作如下规定：
    表12、1 控制器工作状态及功能
   控制状态 信号灯状态 车道运行状态
      S0（00） 甲绿，乙红 甲车道通行，乙车道禁止通行
      S1（01） 甲黄，乙红 甲车道缓行，乙车道禁止通行
      S3（11） 甲红，乙绿 甲车道禁止通行，甲车道通行
      S2（10） 甲红，乙黄 甲车道禁止通行，甲车道缓行
      AG=1：甲车道绿灯亮；
      BG=1：乙车道绿灯亮；

[1] [2] [3]  下一页
