      AY=1：甲车道黄灯亮；
      BY=1：乙车道黄灯亮；
      AR=1：甲车道红灯亮；
    BY=1：乙车道红灯亮；
    由此得到交通灯的ASM图，如 图12、2所示。设控制器的初始状态为S0（用状态框表示S0），当S0的持续时间小于25秒时，TL=0（用判断框表示TL），控制器保持S0不变。只有当S0的持续时间等于25秒时，TL=1，控制器发出状态转换信号ST（用条件输出框表示ST），并转换到下一个工作状态。依此类推可以弄懂ASM图所表达的含义。
   3．单元电路的设计
   （1）定时器
    定时器由与系统秒脉冲（由时钟脉冲产生器提供）同步的计数器构成，要求计数器在状态信号ST作用下，首先清零，然后在时钟脉冲上升沿作用下，计数器从零开始进行增1计数，向控制器提供模5的定时信号TY和模25的定时信号TL。
   计数器选用集成电路74LS163进行设计较简便。74LS163是4位二进制同步计数器，它具有同步清零、同步置数的功能。74LS163的外引线排列图和时序波形图如图12、3所示，其功能表如表12、2所示。图中， 是低电平有效的同步清零输入端， 是低电平有效才同步并行置数控制端，CTp、CTT是计 图12、2 交通灯的ASM图数控制端，CO是进位输出端，D0～D3是并行数据输入端，Q0～Q 3是数据输出端。由两片74LS163级联组成的定时器电路如图12、4所示。电路的工作原理请自行分析。

（a）

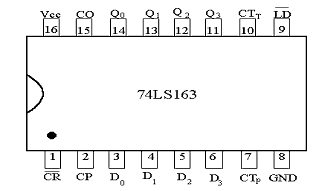

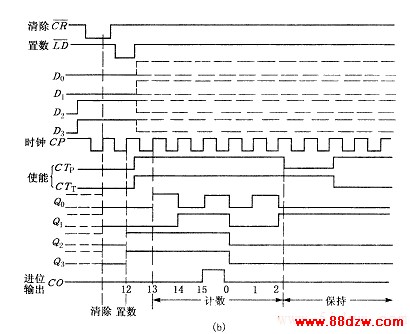

图12、3 74LS163的外引线排列图和时序波形图

   （2）控制器
    控制器是交通管理的核心，它应该能够按照交通管理规则控制信号灯工作状态的转换。从ASM图可以列出控制器的状态转换表，如表12、3所示。选用两个D触发器FF1、FFO做为时序寄存器产生 4种状态，控制器状态转换的条件为TL和TY，当控制器处于Q1n+1Q0n+1＝ 00状态时，如果TL＝ 0，则控制器保持在00状态；如果，则控制器转换到Q1n+1Q0n+1＝ 01状态。这两种情况与条件TY无关，所以用无关项"X"表示。其余情况依次类推，同时表中还列出了状态转换信号ST。

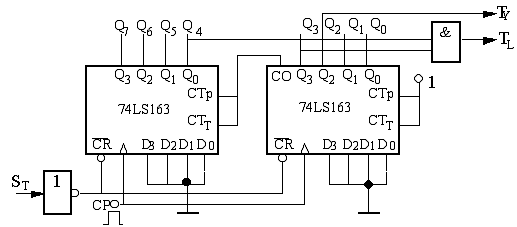

图12、4 定时器电路图

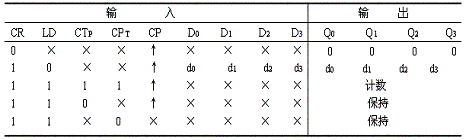

表12、2 74LS163功能表
|

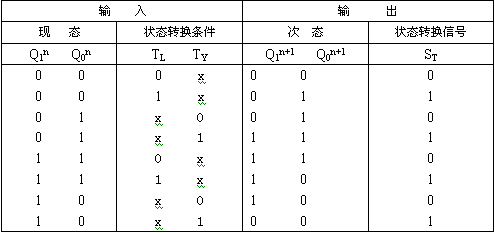

表12、3 控制器状态转换表

    根据表12、3、可以推出状态方程和转换信号方程，其方法是：将Q1n+1、Q0n+1和 ST为1的项所对应的输人或状态转换条件变量相与，其中"1"用原变量表示，"0"用反变量表示，然后将各与项相或，即可得到下面的方程：
