给家庭电话机附加上本文介绍的电路，即构成实用价值很高的盗情报警电话装置。无论窃贼撬锁开门或破窗入室作案，它都能立即向指定的监视电话机(主人办公室电话、治安联防队电话或“110”报警电话)用语音报出盗情及案发地点，或者通过个人中文BP机用文字显示出家中发生盗情，以便采取相应措施。

　　整个盗情报警电话装置采用各类合适的模块(板)，故外电路很简洁，工作稳定可靠，具有较高的性能价格比。整机静态耗电很小，可用普通干电池作电源，既经济实惠，又提高了报警可靠性。

工作原理

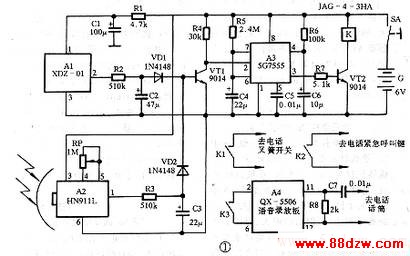

　　盗情报警电话装置的电路如图1所示。它主要由探盗电路、自动拨打电话电路和语音发生电路三大部分组成。A1为微型片状振动模块，A2为热释电红外线探测模块，它们与R1～R3、C1～C3和VD1、VD2、VT1等构成了探盗电路。A3与外围阻容元件接成典型单稳态触发器，它与VT2、继电器K等构成了延时拨打电话电路。A4为语音录放板，可录放所需的报警语音，限定时间6s。

　　A1、A2模块的输出端均设有简单的时间识别电路(分别由R2、C2和R3、C3延时电路组成)，具有识别主人与窃贼的功能。当主人开、关门时，A1受振动时间不足10s，虽然A1②脚输出≥10s的高电平信号，但C2两端充电电压达不到13V，VD1无法导通，后级电路不工作。这一时间内，主人可以安然地锁上房门离家或开门锁进屋，不会触发报警电路工作。同样，主人在A2有效探测范围内走动时间小于5s时，虽然A2①脚也输出高电平信号，但因C3两端充电电压不足1.3V，故VD2无法导通，后级电路仍不工作。而这5s内，主人可从容不迫地合上隐蔽着的电源开关SA离开房间外出，或回家进入房间断开电源开关SA。A1、A2输出端设置延时电路的另一个好处，就是可以避免外界干扰偶尔触发A1或A2引起的误报警。

　　当窃贼撬锁开门时，只要间隔10s连续有两次振动信号(或连续振动时间超过10s)作用于A1、，则C2两端充电电压>1.3V，VD1、VT1先后导通，A3②脚获得负脉冲触发信号，使A3构成的单稳态电路进入暂态，其③脚延时输出长达60s的高电平，经R7限流、VT2电流放大后，驱动继电器K吸合。K吸合后，其常开触点K1～K3均接通，K1闭合模拟电话机摘机；K2接通电话机上可“一键拨通”的紧急呼叫键，使电话机自动拨通事先储存好号码的对应报警电话；K3触发A4反复发出事先录入的6s报警语音电信号，使监视电话摘机后就能听到一遍又一遍的报警语音，或者传送到主人随身携带的中文BP机上，用文字显示出家中有盗情。如果窃贼破窗入室或用比较高明的办法在10s内破门入室，虽然A1未能触发电路报警，但尚有A2设置的第二道“关口”。只要窃贼在A2有效探测范围内走动超过5s，则C3两端充电电压>1.3V，同样使VT1导通，完成上述自动拨打电话报警任务。如果A3触发后的60s内由于占线等原因未能拨打通监视电话(或呼通个人BP机)，只要窃贼活动不停止，每隔60s后还可自动重拨发送一遍，直至主人或保安人员到达现场断开隐蔽开关SA后，才能解除报警。

　　电路中，RP为A2外接增益调节电位器。R6、C6构成初始通电负脉冲产生电路，主要用于消除SA闭合瞬间电压冲击有时引起的A3高电平输出，可有效避免误报警。VD1、VD2为隔离二极管，它使得A1、A2的输出状态互不发生干扰。

元器件选择

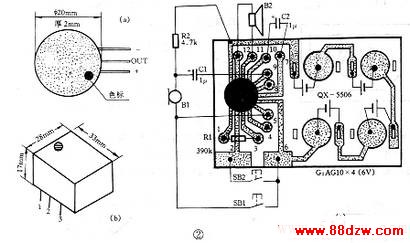

　　A1选用微型片状振动模块，型号XDZ-01，其内部含有放大、滤波整形、积分、延时和电平转换等电路，外形尺寸及引脚排列如图2（a）所示。其主要电参数是：工作电压范围2．4～6V，典型值3V，极限值9V；3V工作电压下的静态电流≤50μA，输出电流≥5mA，输出时间≥10s。
