　　A2选用HN911L型微功耗热释电红外线探测模块，其外形如图2（b）所示。要求配上带有Q－1A（58．8×45mm)型菲涅尔透镜(或其它透镜)的成品塑料外壳，这样其水平探测角度可达85°，探测距离最远可达15m。

　　A3选用5G7555或CB7555型CMOS时基集成电路，其静态电流非常小，只有100μA。普通TTL(双极型)时基集成电路的静态电流通常为数mA，不利于降低整机静态功耗，故这里不宜使用。

　　A4用QX-5506型静态6s成品语音录放板，其印板接线如图2(c)所示。该录放板上用软包封装形式制作有UM5506型6s静态录放音集成电路，共有12个功能引出脚。UM5506由用4粒AG10型氧化银扣式微型电池串联后供电，电压6V，静态耗电约5μA，只要不断电，可保证录音长期不丢失。当按死SB1，对着话筒B1讲话时，即会录入6s语音信号；按下SB2即可从扬声器B2中听到自录的语音。该成品板在本文所述装置中应用时，应拆掉扬声器，通过芯片的②、⑥脚(放音按钮两端)和、脚(原扬声器接线端)4根引线接入电路。

　　VT1、VT2均用9014或3DG8型硅NPN三极管，要求β>80。VD1、VD2用1N4148型硅开关二极管。RP用WS-2-X型自锁式有机实芯电位器。R1～R8一律用RTX-1／8W型碳膜电阻器。C1～C4、C6均用CD11-16V型电解电容器，C5、C7用CT1型瓷介电容器。SA用1×1小型拨动开关，亦可用伪装性较好的磁控开关。G用4节5号(或大号)干电池串联而成，电压6V。

　　K用JAG-4-3HA型干簧继电器。如一时购买不到成品，可自制。自制时，可将3只JAG-4型常开触点干簧管装入φ7×22mm塑料管中，两头用环氧树脂封固；塑管外面用φ0．11mm漆包线绕2100匝，再蜡封即成。

制作与使用

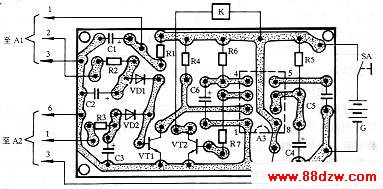

　　图3示出了该装置印刷电路板焊接图，印板实际尺寸约50×30mm。

焊接好的电路板连同电池G一块装入体积合适的绝缘小盒内。盒子面板开孔固定SA。A1通过3根细导线引至房门处，并用502胶将其(铜底板面)平粘贴在门背面锁体附近；A2连同RP装入配有菲涅尔透镜的专用塑料壳内，注意A2探测窗口距透镜20～30mm为宜(由实验调整)，将该组件安装在屋内能有效探测人体活动的地方，并通过3根软细导线与控制电路盒相接。K通过2根导线引出控制电路盒，将其和A4、R8、C7一块装入电话机内空隙位置处，并按图1所示接入电话机电路。

　　电路安装好后，在A4模板录入“××街××号发生盗情……”等语音，同时将监视电话号码或传呼台号码存入电话机报警所用的存储电路内。这样，主人外出或上班时合上开关SA，报警系统即很快进入监测状态，一有盗情马上向监视电话或个人中文BP机发出报警信号；主人回家后断开SA，报警系统即停止监控。

　　最后说明五点：一是家中所用电话机必须具有“一键拨通”的紧急呼叫键，并且不要用免提电话，以防摘机后发出声响，惊动盗贼。二是报警电路应隐蔽安装，以免盗贼很快发觉后关闭SA或破坏电路。三是只要窃贼有活动，探盗电路每隔60s以后会自动重拨，并发送一遍报警语音，如嫌间隔太长(或太短)，可通过减小(或增大)R5及C4数值加以调整。四是A1、A2延时触发报警的时间长短，分别由R2、C2和R3、C3数值大小确定，如不满意，可通过改变对应阻容元件的数值加以调整。五是电路处于监视状态时，G提供的静态总电流<0.2mA,报警时超不过去mA,故使用电池很节省.一般每换一次新的5号干电池,可工作半年至一年以上时间。
