DisplayPort实现软件HDCP的实例
ANX9805是硅谷数模半导体公司设计的DisplayPort发送芯片，其完全符合DisplayPort 1.1a标准，支持HDCP1.3标准和NVIDIA Upstream Protocol。

接收端使用目前市场上唯一的一款带有DisplayPort接口的Dell显示器3008WFP，其DP接口支持HDCP。支持HDCP的源端设备ANX9805可以通过黑屏、蓝屏或者低画质图像的方式使不支持HDCP或者HDCP不合法的设备无法播放音视频数据,这里采用完全蓝屏的方式，如图6、图7所示。

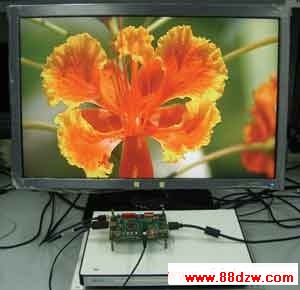

图6 软件HDCP认证成功的图像

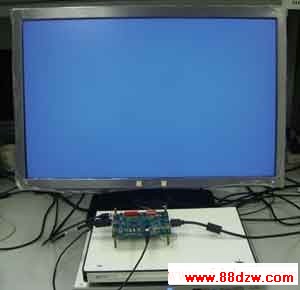

图7 软件HDCP认证失败图像

实际测试证明通过软件实现的HDCP占用时间与硬件HDCP在相邻的数量级，在HDCP规范中规定所有认证时间容许范围内，所以其对硬件时序无任何影响。

结论
软件实现认证的优势在于其节省芯片内部资源，从而使芯片有更高的集成度。现今对IC设计集成度的要求越来越高，所以多数厂商都希望芯片提供商能给出软件代替硬件认证的方案。本文在充分利用硬件加密系统的基础上实现了软件对数字内容的加密协议，使HDCP在实际应用中有更高的灵活性和选择性，可以根据不同要求来规划芯片驱动结构。实际测试表明其易于实现，可代替部分硬件认证模块，整个软件认证过程对芯片工作流程无时序影响，具有较高的实际应用价值。

芯片内部的硬件认证速度高于外部MCU通过控制寄存器来认证的速度，所以需要通过提高MCU与芯片之间的I2C总线速度和MCU的工作频率来减少其时序差别，这也是有待于进一步研究的工作。
