● 协议第一步：R0（R0’）验证
当KSV检测和验证成功后，系统将进入算法认证的第一步。其认证协议结构如图4所示。

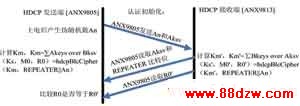

图4 密钥交换认证协议图

其中Km=∑Akeys over Bksv和Km’=∑Bkeys over Aksv 是一种密钥选择机制。接收端的KSV被认为合法后，发送端和接收端都会通过自己的私钥和相应的KSV计算出一个56比特的公钥Km，这里把接收端计算出的公钥记为Km’。制造商从HDCP认证组织Digital Content Protection LLC获得私钥和相应的KSV后，会在每一个支持该功能设备中存储这些数据，Km（Km’）的计算就是通过对这些数据进行处理后得到的。

Km（Km’）是给后续计算的准备，在Km和Km’计算完成后，HDCP的加密系统就会根据产生的Km（Km’）和An以及REPEATER位来计算KS(KS’)、M0(M0’)和R0(R0’)。KS(KS’)是一个56比特的HDCP私钥，M0(M0’)是64比特的私钥，在HDCP认证协议的第二步的初始化中需要该参数，R0则是作为HDCP认证协议的计算结果，发送端通过读取接收端计算出的R0’并且与本地计算的R0比较，如果相同则意味着第一步认证协议的成功。

● 协议第二步：中继器认证
在第一部分的认证过程中，发送器在读取接收器的BKSV同时，也读取了DPCD中的一个REPEATER位，HDCP的第二部分是否执行取决于该位。这一位标志着该接收端是否为中继器。如果接收端没有中继功能，HDCP会跳过该验证部分，直接执行认证的第三部分链路完整性检测。第二部分的认证协议框图如图5所示。

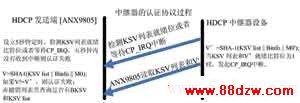

图5 中继器认证协议图

当发送端检测到下游是中继器设备时，立即设立起5s的超时定时器。源端设备可以通过抽样或者等待中断的方式来获取中继器的状态，而在这5s之内，中继器就会建立自己的设备KSV列表并且计算V’（哈希算法）。如果5s之内没有完成这些操作，上游设备会认为该次认证失败。

www.88dzw.com

在中继器内部计算V’可以通过两种方式来完成，由设计在芯片内部的逻辑电路或者驱动部分软件计算来完成。硬件计算优点在于速度快，驱动程序设计简单。但是牺牲了一定的硬件电路空间和芯片功耗，不同的客户对此需求不同，所以芯片的驱动内也需要采用软件计算哈希算法。

安全哈希算法（Secure Hash Algorithm）是主要应用于数字签名标准领域定义的数字签名算法。SHA1有如下特性：不能从消息摘要中复原信息；两个不同的消息不会产生同样的消息摘要。HDCP协议中V（V’）计算如下:V(V’)=SHA1(ksv_list||binfo||M0(M0’))。

KSV list存储于中继器DPCD地址0x6802C～0x6803A的FIFO中，FIFO中有15字节，每个设备的KSV是40比特，也就是5字节，所以FIFO中每次读取出来的是3个设备KSV。DisplayPort的中继器最多支持下游有127个设备，也就是说FIFO最多需要读取127/3次。每次读取完后硬件会自动清掉被读走的数据，同时用下一组KSV填满。Binfo是存储下游设备拓扑结构的16比特数据，包括拓扑深度等。M0（M0’）是64比特的私钥。也就是说计算V（V’）时，系统传输给SHA1的消息长度最大为127×40+16+64=5160（0x1428H）比特，对于长度小于2^64（0x40000000000000H）位的消息，SHA1会产生一个160位的消息摘要。当接收到消息的时候，这个消息摘要可以用来验证数据的完整性。在传输的过程中，数据很可能会发生变化，这时候就会产生不同的消息摘要。 SHA1算法只接受位输入。字符串“KSV list||Binf||M0”消息摘要需转换成位字符串如下：01100001 01100010 01100011……010011010（5160位），SHA1根据这个消息来计算MD5。

（a）补位
SHA1对输入的消息必须进行补位以使其长度在对512取模以后的余数是448。如果长度已经满足对512取模后余数是448，同样需要补位。先补一个1，然后再补0，直到长度满足对512取模后余数是448。至少补一位，最多补512位。
