（b） 补长度
将原始数据的长度补到已经进行了补位操作的消息后面，用一个64位的数据来表示原始消息的长度。由于HDCP中的消息程度最大可达到5160位，所以需要对过长的消息进行分块，SHA1算法中将长度超过512位的原始消息补成512的倍数。然后将整个消息分成一个一个512位的数据块，分别处理每一个数据块，从而得到消息摘要。

（c）常量定义

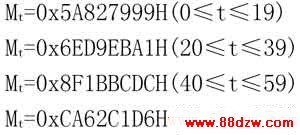

计算中需要定义一系列的常量字M0, M1, ... , M79，如果以十六进制给出，定义如下。



（d）函数定义

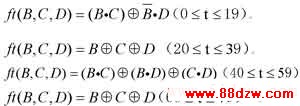

在SHA1中需要一系列的函数。每个函数ft(0≤t≤79)都操作32位字B，C，D（B,C,D为32位的函数形参）并且产生32位字作为输出。ft(B,C,D)定义如下。



（e） 计算消息摘要
SHA1使用补位和补长度后的消息来计算消息摘要。计算需要两个缓冲区，每个都由5个32位的字组成，还需要一个80个32位字的缓冲区。第一个5个字的缓冲区被标识为A，B，C，D，E。第一个5个字的缓冲区被标记为H0, H1, H2, H3, H4。80个字的缓冲区被标记为W0,W1,..., W79，另外还需要一个字的TEMP缓冲区。


为了产生消息摘要，首先处理前面定义的16个字的数据块M1, M2,..., Mn，处理每个数据块Mi包含80个步骤。在处理每个数据块之前，缓冲区被初始化为下面的值（十六进制）：

处理Mi包括以下步骤：
(I)将 Mi分成16个字W0，W1，…， W15,W0是最左边的字。
(II)对于t=16～79令
。
(III)令A=H0, B=H1, C=H2, D =H3, E=H4。
(IV)对于t=0～79，执行下面的循环
 ;
E=D; D=C; C=S30(B); B=A; A=TEMP;
(V)令H0=H0+A,H1=H1+B, H2=H2+C, H3=H3+D, H4=H4+E
在处理完所有的Mn后，得到一个160位的字符串，也就是最后得到的V（V’）。中继器会将V’发送给发送端，发送端通过比较本地计算的V与接收到的V’是否相等来判断认证结果。

● 协议第三步：加密完整性检测
在解密过程中，HDCP在HDMI与DisplayPort中的应用所不同。在HDMI的解密过程中，HDCP系统会每2s中进行一次连接确认，同时每128帧画面进行一次发送端和接受端同步识别码，确保连接的同步，所有这些都是由发送端发起。而在DisplayPort的解密过程中， DisplayPort的Link Layer负责确认两台设备之间的连结效能与正确的沟通，以其参数值(0=完整、1=不完整)作为沟通的语言，该参数是发送端通过辅助通道读取接收端的DPCD的某一位的值来获取，也就是说，解密的完整性验证完全是由接收端来执行的。
