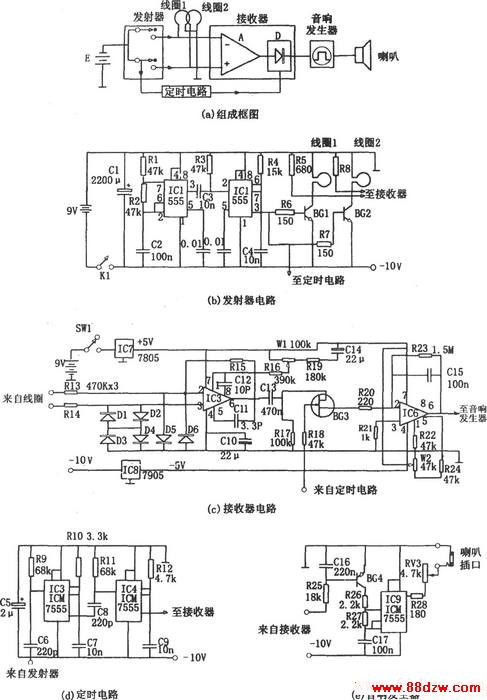

如图所示为双线圈金属探测器电路。该探测器由探测头、发射器、接收器、定时器和音响发射器等组成。

发射电路如图(b)所示，由多谐振荡器(IC1、R1、R2、C2)、单稳定时器(IC2、R4、C4)组成，且定时器IC2受多谐振荡器IC1输出的脉冲触发。振荡器的振荡频率为f=1.44/(R1 2R2)C2，图示参数对应的约为100Hz。定时器的定时时间为td =l.1R4C4，图示参数对应的约为165μs。在定时时间内，由IC2③脚输出的(高电平)信号使BG1、BG2饱和导通。

接收电路如图(c)所示，主要由差分放大器和检测放大器组成。差分藏大器IC5(μA709CP)将图(b)中线圈的感应信号进行差分放大，放大后的信号在定时电路的开启波门期间通过BG3，送至检测放大器IC6。

定时电路如图(d)所示，由IC3、R10、C7和IC4、R12、C9组成的两个单稳延时电路组成，且IC4受IC3的输出控制。其中前者的延迟时间为td=l.1R12C9，图示参数对应的约为36μs；后者盼延迟时间为td2=1.1R10C7，图示参数对应的约为50μs，其输出信号送至接收器的BG3，以作为开启波门。

音响发生器如图(e)所示，核心是由555(IC9)、BG4、R26、R27、C17等组成的多谐振荡器。当无金属感应信号时，由IC6⑥脚输出的信号使BG4截止，多谐振荡器不工作，相应喇叭不发声。当有金属感应信号，且搜索线圈逐渐向金属体靠近时，感应信号变大，则BG4的导通状况变好，从而使IC9的振荡频率逐渐增高，当接近金属体时，由IC9输出的高频振荡信号便驱动喇叭发出高频音响，表示此处有金属物体。
