555构成的脉宽检测电路

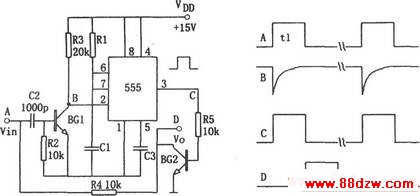

如图所示为脉宽检测电路。该检测电路由微分电路(R2、C2)、放大电路BG1、单稳定时电路(555、R1、C1)等组成。输入的脉冲信号Vin(如波形A)一路加至微分、放大电路,另一路经R4后加至BG2的集电极电路。经微分放大后的负向脉冲(如波形B)触发555电路置位,使其③脚输出一定宽度的正向脉冲(如波形C),其脉宽即为单稳电路的定时时间td=1.1R1C1(秒),且该正向脉冲加至BG2的基极,故在检测期间,BG2饱和导通,其集电极(即电路输出端V0)呈低电平。若被检测的脉宽大于设定的脉宽td,则因BG2的集电极加压的时间大于基极偏置时间td,V0出现高电平,这说明被检测脉宽超过设定时间了。
