555构成的音响逻辑电平探头

文章摘要： 如图所示为音响逻辑电平探头电路。该探头由电压比较器、多谐振荡器、压电陶瓷片HTD等组成。其中后两者组成音响电路，以音响频率的高低来判别TTL或CMOS器件电平的高低。电压比较器LM339(IC1)中的IC1-1、IC1-2各为1/4 LM339。分压网络R2、R3在VDD=6V时使分压点C的电压为Vc≈1.9V，其低于IC1-1的基准电压，但又高于IC1-1的基准电压，故平时二极管D2、D3均截止，振荡器IC2不工作。当探针接触高、低电平或脉冲时，则IC1用于检测高电平，IC2用于检测低电平，输出信号相应驱使D2、D3导通，并通过R9、R10、R11对C1进行充电，使IC2起振，推动HTD发

555构成的音响逻辑电平探头,标签：电路设计,http://www.88dzw.com

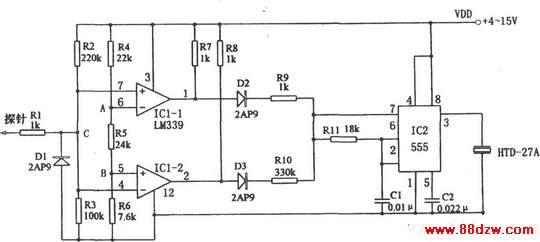

如图所示为音响逻辑电平探头电路。该探头由电压比较器、多谐振荡器、压电陶瓷片HTD等组成。其中后两者组成音响电路，以音响频率的高低来判别TTL或CMOS器件电平的高低。

电压比较器LM339(IC1)中的IC1-1、IC1-2各为1/4 LM339。分压网络R2、R3在VDD=6V时使分压点C的电压为Vc≈1.9V，其低于IC1-1的基准电压，但又高于IC1-1的基准电压，故平时二极管D2、D3均截止，振荡器IC2不工作。当探针接触高、低电平或脉冲时，则IC1用于检测高电平，IC2用于检测低电平，输出信号相应驱使D2、D3导通，并通过R9、R10、R11对C1进行充电，使IC2起振，推动HTD发声。

当探针接触高电平时，IC1-1输出信号使D2导通，并通过R9、R11对C1进行充电．振荡器起振，相应的振荡频率为fH=1.44/(R10 2R11)C1，图示参数对应的频率约为4kHz。当探针接触低电平时，则相应D3导通，C1通过R10、R11进行充电，相应振荡电路起振后的振荡频率为fL=1.44/(R10 2R11)C1，图示参数对应的频率约为700Hz。当探测的是脉冲串时，相应HTD发出二者的混合声响或发出有颤音的声响。

本电路音响频率高判断为高电平；音响频率低判断为低电平；发颤音则表示探测的是一串脉冲，从而实现了对逻辑电平的探测。
