555构成的自动照度控制系统
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8681次

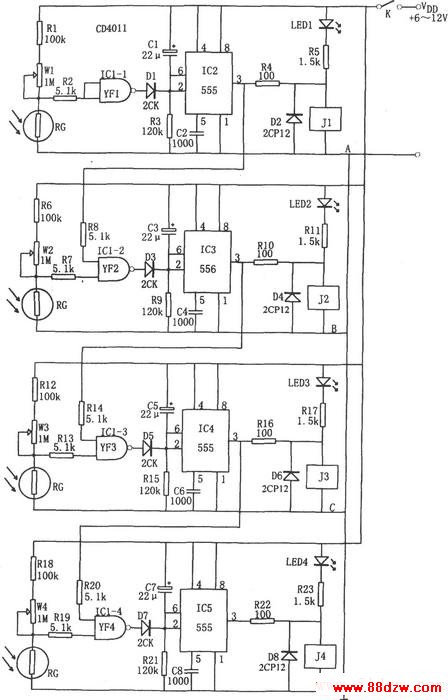

文章摘要: 如图所示为自动照度控制系统电路。该控制系统由四路光电控制开关电路组成。以第1路为例进行说明。光敏电阻RG受到光照时呈低阻,光弱或天黑时呈高阻。因此当光弱或天黑时,呈高阻的RG与R1、W1分得的高电压经过与非门IC1-1(1/4 CD4011)后加到IC2(555)②脚,使IC2因②脚为低电平而被置位,进入暂稳态,③脚输出高电平,继电器J1吸合,接通有关设备进行光照。当暂稳时间td=1.1R3C1(图示参数对应的约为30秒)过后,J1释放,断开有关设备。若感到td不够长,可加大RC时间常数。电路中若仍嫌光照不足,则可接通第2路,乃至第3路、第4路。四路电路光电开关控制电路中,上一路的单稳态输出
555构成的自动照度控制系统,标签:控制电路图,电路设计,http://www.88dzw.com
如图所示为自动照度控制系统电路。该控制系统由四路光电控制开关电路组成。以第1路为例进行说明。光敏电阻RG受到光照时呈低阻,光弱或天黑时呈高阻。因此当光弱或天黑时,呈高阻的RG与R1、W1分得的高电压经过与非门IC1-1(1/4 CD4011)后加到IC2(555)②脚,使IC2因②脚为低电平而被置位,进入暂稳态,③脚输出高电平,继电器J1吸合,接通有关设备进行光照。当暂稳时间td=1.1R3C1(图示参数对应的约为30秒)过后,J1释放,断开有关设备。若感到td不够长,可加大RC时间常数。电路中若仍嫌光照不足,则可接通第2路,乃至第3路、第4路。
四路电路光电开关控制电路中,上一路的单稳态输出控制下一路的输入,从而使前后开关控制电路相互制约,达到所预定的光照强度,同时本控制系统中因IC2~IC3均接成单稳态延时电路,从而避免了因光线缓慢变化时,RG呈临界电阻状态所引起的555状态转换不迅速或继电器频繁动作等缺点。
