555构成的汽车前大灯自动控制器

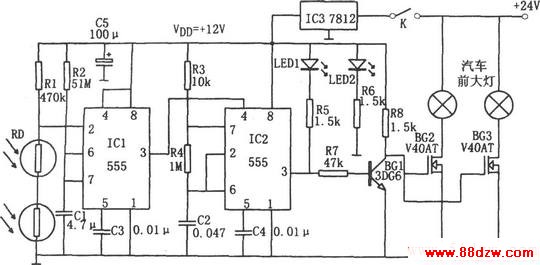

如图所示为汽车前大灯自动控制电路。该控制器由单稳延时电路(IC1、Rl、R2、RD、C1)、多谐振荡器(IC2、R3、R4、C2)、集成稳压电路IC3(7812)、V-MOS功率驱动管BG2、BG3等组成,分别驱动汽车两前大灯。该控制器的电源由汽车蓄电池 24V供电,经IC3稳压后为IC1、IC2提供VDD= 12V的直流电压。

当前方无相向而行的车辆时,光敏电阻RD因没受到光照而呈高阻,相应IC1因②脚为高电平而被复位,③脚输出低电平。该电平又使IC2因④脚为低电位而处于复位状态,③脚输出的低电平使BG1截止,BG2、BG3导通,两前大灯点亮。

当前方有相向而行的车辆时,RD因受对方车的灯光照射而呈低阻,IC1因②脚为低电平(1/3VDD)而被置位,③脚输出高电平,该电平又使IC2因④脚为高电平而开始振荡,输出振荡频率为f=1.44/(R3 2R4)C:(约40Hz)的方波信号。此时,BG1随方波的高、低电平而交替地导通、截止,相应BG2、BG3出现截止、导通的交替转换,从而使两前大灯一明一暗地闪动。若光照消失,则C1通过R2进行充电,当C1上电压充到2/3VDD时,IC1复位。C1的充电时间即为大灯延时闪烁的时间td=1.1R2C1。若延时时间到,RD仍没受到光照,则IC1处于低电平稳态,该低电平使IC2复位,两前大灯又点亮。
