LCD背光源亮度自动控制电路(可见光亮度传感器LX1970)

文章摘要： 当环境亮度明显变暗时，LX1970能自动开启LCD的背光源，使白色LED发光。亮度自动控制电路如图所示。利用电阻R1和R2可设定控制亮度的最小值与最大值。改变电容器C的容量可调整响应时间并能滤除50Hz电网干扰。LX1970采用 3．3～ 5V电源。仅用SRC端时，SNK端应悬空。假定需用0．25～1．25V的输出电压来驱动白光LED，0.25V就代表LED的亮度最小值，1．25V则代表亮度最大值。设计电路时应首先确定R1与R2的比例关系，公式为:然后根据LX1970在给定亮度下的输出电流最大值(ISRCmax)来计算R2值。假定ISRCmax=50μA，用下式可求出R2值:计算出R2=25

LCD背光源亮度自动控制电路(可见光亮度传感器LX1970),标签：传感器原理,电路设计,http://www.88dzw.com

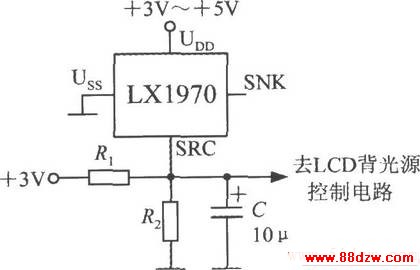

当环境亮度明显变暗时，LX1970能自动开启LCD的背光源，使白色LED发光。亮度自动控制电路如图所示。利用电阻R1和R2可设定控制亮度的最小值与最大值。改变电容器C的容量可调整响应时间并能滤除50Hz电网干扰。LX1970采用 3．3～ 5V电源。仅用SRC端时，SNK端应悬空。假定需用0．25～1．25V的输出电压来驱动白光LED，0.25V就代表LED的亮度最小值，1．25V则代表亮度最大值。

设计电路时应首先确定R1与R2的比例关系，公式为:

然后根据LX1970在给定亮度下的输出电流最大值(ISRCmax)来计算R2值。假定ISRCmax=50μA，用下式可求出R2值:

计算出R2=25kΩ，得到R1=275kΩ。
