稳压二极管测试电路

文章摘要： 图中所示参数，能测量从0～250V范围之内的小功率稳压二极管的稳定电压值，如果所测稳压二极管的稳压值较低，则变压器次级的电压可适当降低些。图中的电压表，可用万用表的直流电压挡代替，变压器也可用电子管收音机的电源变压器代用，我在制作时用的就是一只三灯丝电子管收音机的电源变压器。需注意的是，如所测稳压二极管的稳压值较高，则图中的R2千万不能省略，否则可能受到电击。另外，如感到用按键开关不方便，也可用扭子开关。 使用时，把被测二极管按图示方向接入，按下电源开关，则可以从电压表上读出该稳压二极管的稳定电压值，这时LED1应发绿光，说明正在进行测试。 另外，若将三极管的C、E极接入

稳压二极管测试电路,标签：传感器原理,电路设计,http://www.88dzw.com

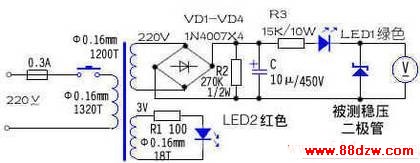

     图中所示参数，能测量从0～250V范围之内的小功率稳压二极管的稳定电压值，如果所测稳压二极管的稳压值较低，则变压器次级的电压可适当降低些。

图中的电压表，可用万用表的直流电压挡代替，变压器也可用电子管收音机的电源变压器代用，我在制作时用的就是一只三灯丝电子管收音机的电源变压器。需注意的是，如所测稳压二极管的稳压值较高，则图中的R2千万不能省略，否则可能受到电击。另外，如感到用按键开关不方便，也可用扭子开关。

    使用时，把被测二极管按图示方向接入，按下电源开关，则可以从电压表上读出该稳压二极管的稳定电压值，这时LED1应发绿光，说明正在进行测试。

    另外，若将三极管的C、E极接入，则可测出三极管的耐压值，本装置可测出约300V以下耐压的管子，请注意的是，3AD类管子漏电流较大，所测值明显偏低。当然，若想对彩电行管等作简易测试，可将变压器次级电压进一步提高，但绕制时的绝缘需认真对待。
