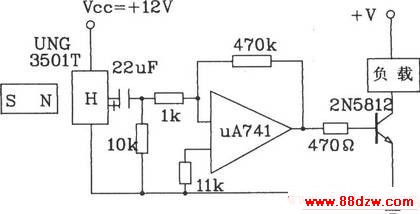

UGN-3501T霍尔传感器组成的计数器电路图

由于UGN－3501T具有较高的灵敏度，它能感受很小磁场变化。因而检测黑色金属的有无。我们利用它的这一特性可制成计数装车。当钢球滚过霍尔传感器位置时，传感器输出一个峰值为20mV的脉冲，此脉冲信号经μA741运放放大后驱动2N5812三极管，使之完成导通、截止过程。把计数器接于2N5812输出端即可构成计数器。
