电容式传感器信号调理器CS2001的典型应用电路

文章摘要： CS2001的典型应用电路如图所示。(a)图为采用±2．5V双电源的接线图，(b)图为采用 5V单电源的接线图。C3、C4均为退耦电容。在(c)图中，CF为调整带宽的电容，RP为调整增益的电位器。CS2001的输出电压从Uo、AGND端引出后接数字电压表(DVM)。

电容式传感器信号调理器CS2001的典型应用电路,标签：传感器原理,电路设计,http://www.88dzw.com

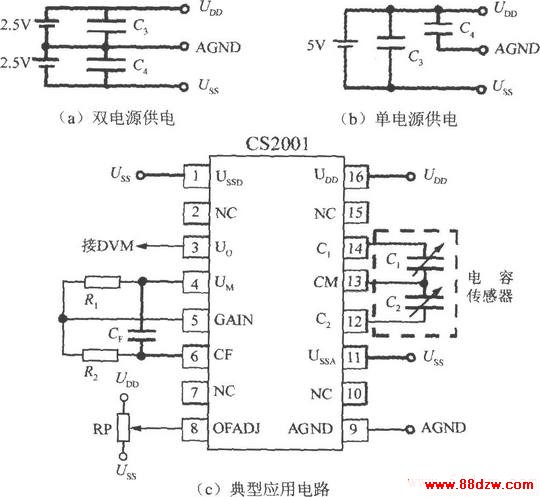

CS2001的典型应用电路如图所示。(a)图为采用±2．5V双电源的接线图，(b)图为采用 5V单电源的接线图。C3、C4均为退耦电容。在(c)图中，CF为调整带宽的电容，RP为调整增益的电位器。CS2001的输出电压从Uo、AGND端引出后接数字电压表(DVM)。
