利用基于SMBus总线的智能温度控制器组成控制风扇转速的三种方式

[09-08 11:09:06]   来源:http://www.88dzw.com  传感器   阅读:8765

文章摘要: 用PWMOUT信号驱动P沟道MOSFET的电路(PWM反相位设定成0):将PWM信号转换为直流电压的电路:将PWMOUT信号转换成与占空比成正比的直流电压,作为风扇的电源。这种方法的电源效率较低,但能降低风扇噪声。驱动风扇转速控制输入端的电路:利用PWMOUT信号直接驱动风扇的转速控制输入端(假定风扇具有这种输入端)。此方法的优点是外围元件少,电源效率高,低噪声。

利用基于SMBus总线的智能温度控制器组成控制风扇转速的三种方式,标签:传感器原理,电路设计,http://www.88dzw.com

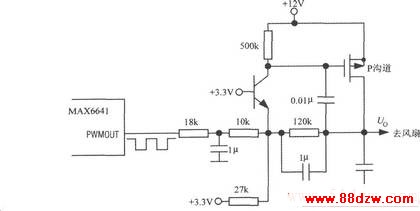

用PWMOUT信号驱动P沟道MOSFET的电路(PWM反相位设定成0):

利用基于SMBus总线的智能温度控制器组成控制风扇转速的三种方式

将PWM信号转换为直流电压的电路:

利用基于SMBus总线的智能温度控制器组成控制风扇转速的三种方式

将PWMOUT信号转换成与占空比成正比的直流电压,作为风扇的电源。这种方法的电源效率较低,但能降低风扇噪声。

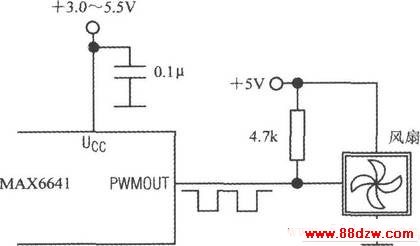

驱动风扇转速控制输入端的电路:

利用基于SMBus总线的智能温度控制器组成控制风扇转速的三种方式

利用PWMOUT信号直接驱动风扇的转速控制输入端(假定风扇具有这种输入端)。此方法的优点是外围元件少,电源效率高,低噪声。
