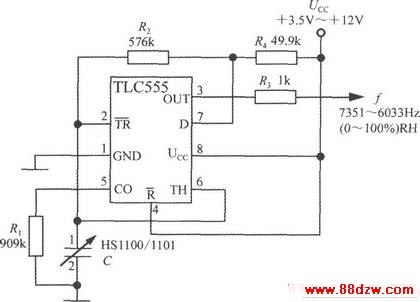

线性频率输出式相对湿度测量电路如图所示，电源电压范围是UCC= 3．5～ 12V。利用一片CMOS定时器TLC555，配上HS1100／1101和电阻R2、R4构成单稳态电路，将相对湿度转换成频率信号。输出频率范围是7351～6033Hz，所对应的相对湿度为0～100％。当RH=55％时，f=6660Hz。输出频率信号可送至数字频率计或单片机系统，测量并显示出相对湿度值。R3为输出端的限流电阻，起保护作用。

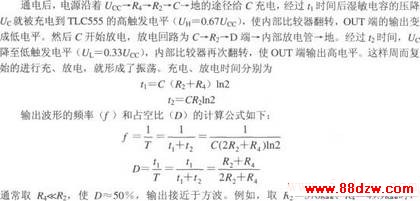

D=52％。当C=C0=181．5pF时，求出f=6668Hz，这与6660Hz(典型值)非常接近。当RH=55％、TA= 25℃时，输出方波频率与相对湿度的数据对照见下表。
