能扩展共模范围的仪用放大器(INA101)

文章摘要： 如图所示为能扩展共模输入电压范围的仪用放大电路。该电路中的A1、A2和A3可采用高精度仪用放大器INA101或INA102构成。由图可知，A1、A2和A3的电压放大倍数为l00倍，而后级放大器采用精密单位增益放大器INA105，该放大器的连接方式为同相端输入、跟随器方式输出，即将电路内部的四个电阻分别并联，因而INA105放大器可获得电压放大倍数为2和极高的输入阻抗(兆欧级)。该电路的总电压放大倍数为200倍。图(b)为INA101的内部结构。

能扩展共模范围的仪用放大器(INA101),标签：放大电路,电路设计,http://www.88dzw.com

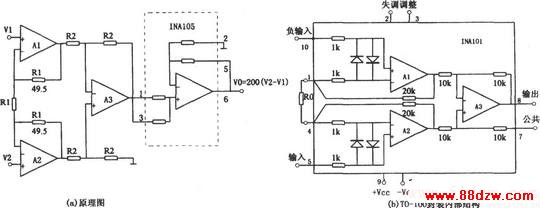

如图所示为能扩展共模输入电压范围的仪用放大电路。该电路中的A1、A2和A3可采用高精度仪用放大器INA101或INA102构成。由图可知，A1、A2和A3的电压放大倍数为l00倍，而后级放大器采用精密单位增益放大器INA105，该放大器的连接方式为同相端输入、跟随器方式输出，即将电路内部的四个电阻分别并联，因而INA105放大器可获得电压放大倍数为2和极高的输入阻抗(兆欧级)。该电路的总电压放大倍数为200倍。图(b)为INA101的内部结构。
