用AD827/OPA2604/NE5532制作的负反馈高中低音调电路

文章摘要：音调控制电路的作用是用于适时调整音色，使之符合各种不同的听音要求，用来补偿音源的录音缺陷或音箱的频响等，由于其结构和使用方法比较简单，负作用少，因而对一般条件的用户来说，使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位，在一些网友的观点是音响系统特别是音频功率放大电路中以简洁为上的原则为上，减少信号通道中多余功能电路，以达到原汁原味的听音效果，笔者也赞成这种说法，问题是如果你已拥有够发烧级的高档音箱单元，它的高低频响应达到一个理想的较为平坦曲线，这种说法是对的，而多数人拥用的箱体单元是普通的低价市面货，加上音调电路来改善它的高低频延伸，在听音效果上还是相当的一个投资少见效快的一个途径

用AD827/OPA2604/NE5532制作的负反馈高中低音调电路,标签：电子小制作,http://www.88dzw.com
音调控制电路的作用是用于适时调整音色，使之符合各种不同的听音要求，用来补偿音源的录音缺陷或音箱的频响等，由于其结构和使用方法比较简单，负作用少，因而对一般条件的用户来说，使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位，在一些网友的观点是音响系统特别是音频功率放大电路中以简洁为上的原则为上，减少信号通道中多余功能电路，以达到原汁原味的听音效果，笔者也赞成这种说法，问题是如果你已拥有够发烧级的高档音箱单元，它的高低频响应达到一个理想的较为平坦曲线，这种说法是对的，而多数人拥用的箱体单元是普通的低价市面货，加上音调电路来改善它的高低频延伸，在听音效果上还是相当的一个投资少见效快的一个途径。　

　　音响电路的种类有RC衰减式和反馈式两面种，还有本站价绍的AA类音调电路（实际上也是

RC衰减式，只不过前级用AA类放大），两种电路各有优缺点，RC电路由于为无源元件，电路工作稳定，相位特性好，但是信噪比差，对前后级放大电路输入输出阻抗的要求较高，易受外界磁场的干挠，还有一个是对高低音的控制范围较小。负反馈式音调电路有一定的增益，信噪比高，非线性失真较小，电路的动态范围大，但是由于电路处于深度负反馈状态，如果布线设计不合理的易产生自激，综合以上的两种电路的优缺点，本站决定选用反馈式音调电路来配合本站的SSE01/SSE02，理由是它的缺点可以在精心合理的布线中加以克服，同时在运放的输出端和反相输入端加入防自激的相位补偿电容，在运放的电源供电脚4,8脚最近的位置加入电源退耦电容，这样也为使用转换速率较高对电路设计和布线要求较高的发烧运AD827/OPA2604做音调控制创造条件，不选用RC电路另外一原因是本站的曾搞出的AA音调板并定做出成品，在实际上和SSE01/SSE02板配合时信噪比不理想且易受电源变压器的磁场干挠，故放弃它重新设计为下面介绍的SSE06　HIFI音调板，在实际配合本站的SSE01／SSE02板时通过更换不同的运放，均达到相当满意听音效果。

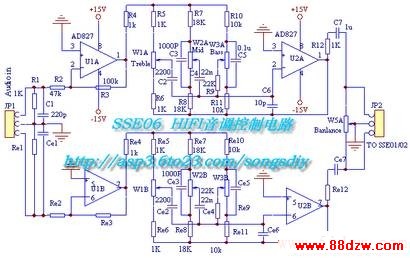

　　音调控制电路如上图,由W1，W2，W3，W4，分别实现高音，中音，低音，平衡控制电路，音量电路由于本站的SSE01/SSE02板上已经设有音量电位器，故不再增加，音量电位其中运放U1做为前级信号的缓冲放大，R3/R2的值为1-5倍之间，本站设为2倍放大，可以根据实际的音源情况改变R2的值加以调整，信号通道中的电容C2，C4，C7对音质的影响较大，用高品质量发烧电容德国红WIMA 电容，运算放大器U2选用高品质的发烧运放AD827/OPA2604/NE5532均可以，音色表现不同，烧友可根据自已喜好加以选取，有关前级发烧运放的音色特点请看联系我们中有详细的说明，上图中和常见的功率放大器中的音调控制中只有高低音控制不同是增设中音控制电路，在听音中，中频部分和音乐的临场感关系密切，中频过亮或单薄都将导致临场失真，由W2入相关外围元件构成对1000Hz-2000HZ的中频信号做6-10dB的提升或衰减，达到中频控制的目的。

　在电源的设计上这里改用LM317/LM337构成的有源伺服稳压电源，比78/79系列构成的有源伺服电源相比在电源内阻和噪声低一个数量级，纹波抑制更强，和一些相对复杂的洼田式具有电源结构简单，性能稳定的优点，在成本上虽提高了些，但是实际使用上对音质的改善也相当的明显。电路图如上图，输入电压为交流双12V-双18V均可，其中影响电压精度的电阻R14/Re14,R15/Re15的参数要一致，这样才能达到正负电源的良好对称性，输出的电压值不一定为双15V，但是正负电压达到一致（一般运放电压为DC双12V-双15V均可正常工作）
