INA105基本供电和信号连接电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8294次
文章摘要: 如图所示,芯片电源端要用1μF电容滤波,且应尽可能靠近芯片电源脚放置。信号由2脚和3脚输入,信号源内阻应等于INA105输入电阻以确保有高的共模抑制比。信号源如有5Ω失配电阻,则共模抑制比将下降约80dB。如果已知信号源失配,可在输入端串联一个电阻起到保持高的共模抑制比作用。
INA105基本供电和信号连接电路,标签:放大电路,电路设计,http://www.88dzw.com

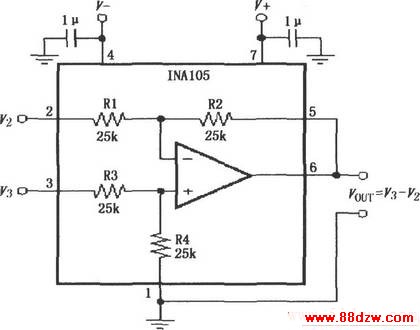

如图所示,芯片电源端要用1μF电容滤波,且应尽可能靠近芯片电源脚放置。信号由2脚和3脚输入,信号源内阻应等于INA105输入电阻以确保有高的共模抑制比。信号源如有5Ω失配电阻,则共模抑制比将下降约80dB。如果已知信号源失配,可在输入端串联一个电阻起到保持高的共模抑制比作用。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
