由ISO102与PGA102构成的具有通道隔离增益的可编程放大电路

文章摘要： 如图所示为由ISO102与PGA102构成的具有通道隔离增益的可编程放大电路。电路由三部分组成：可编程放大器PGA102、隔离放大器ISO102和数字光电耦合器。输入信号VIN先经过PGA102放大，其放大倍数由1脚和2脚电位确定，光电耦合器输入A0、A1的组合决定了PGA102的1脚和2脚电位，用A0、A1控制PGA102增益为1、10或100。PGA102将信号放大后送到ISO102，经ISO102隔离放大后输出。该电路的特点是采用了隔离放大器和光电耦合器，将输入信号电路与处理及控制电路隔离，提高了电路的抗干扰能力。

由ISO102与PGA102构成的具有通道隔离增益的可编程放大电路,标签：放大电路,电路设计,http://www.88dzw.com

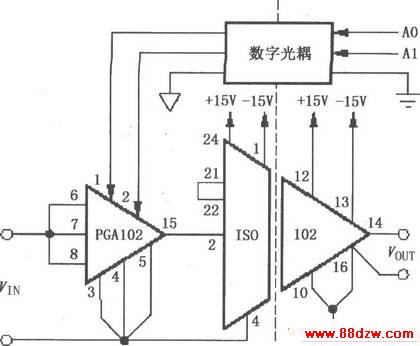

如图所示为由ISO102与PGA102构成的具有通道隔离增益的可编程放大电路。电路由三部分组成：可编程放大器PGA102、隔离放大器ISO102和数字光电耦合器。输入信号VIN先经过PGA102放大，其放大倍数由1脚和2脚电位确定，光电耦合器输入A0、A1的组合决定了PGA102的1脚和2脚电位，用A0、A1控制PGA102增益为1、10或100。PGA102将信号放大后送到ISO102，经ISO102隔离放大后输出。该电路的特点是采用了隔离放大器和光电耦合器，将输入信号电路与处理及控制电路隔离，提高了电路的抗干扰能力。
