由OPA340构成的INA321/322输出缓冲电路

[10-10 20:39:48]   来源:http://www.88dzw.com  线性放大   阅读:8616

文章摘要: 如图所示为由OPA340构成的INA321/322输出缓冲电路。INA321/322最佳的负载阻抗为10kΩ或更大。当负载阻抗降低时,输出电流将加大。用运放OPA340构成电压跟随器作为输出缓冲电路,用于增大INA321/322的输出驱动能力。OPA340输出电压最大摆幅低于电源电压50mV,能够驱动低至600Ω负载。

由OPA340构成的INA321/322输出缓冲电路,标签:放大电路,电路设计,http://www.88dzw.com

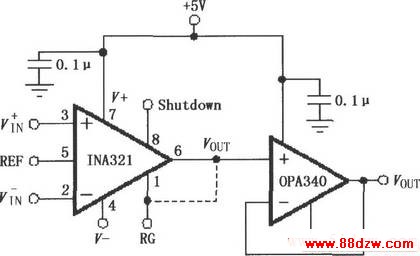

由OPA340构成的INA321/322输出缓冲电路 如图所示为由OPA340构成的INA321/322输出缓冲电路。INA321/322最佳的负载阻抗为10kΩ或更大。当负载阻抗降低时,输出电流将加大。用运放OPA340构成电压跟随器作为输出缓冲电路,用于增大INA321/322的输出驱动能力。OPA340输出电压最大摆幅低于电源电压50mV,能够驱动低至600Ω负载。
