由INA125构成的5V单电源虚地输出电桥测量电路

文章摘要： 如图所示为由INA125构成的5V单电源虚地输出电桥测量电路。负载两端电压由INA125的11脚( )和5脚(-)提供，即5脚作为负载两端电压的相对“地”。而5脚与4脚相连，4脚输出的精确基准电压2．5V即为相对“地”的电位，因此构成“虚地”，这个“虚地”点实际电位为2．5V。这种接法的特点是，利用能带隙产生的精确基准电压2．5V为INA125内部运放提供基准电压，使之能够对电桥的变化有着精确和稳定的放大。

由INA125构成的5V单电源虚地输出电桥测量电路,标签：放大电路,电路设计,http://www.88dzw.com

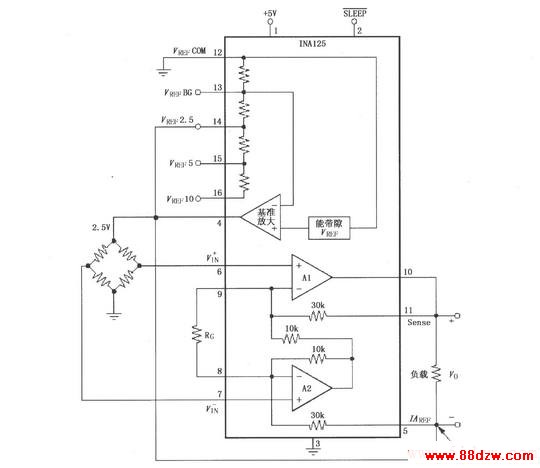

如图所示为由INA125构成的5V单电源虚地输出电桥测量电路。负载两端电压由INA125的11脚( )和5脚(-)提供，即5脚作为负载两端电压的相对“地”。而5脚与4脚相连，4脚输出的精确基准电压2．5V即为相对“地”的电位，因此构成“虚地”，这个“虚地”点实际电位为2．5V。这种接法的特点是，利用能带隙产生的精确基准电压2．5V为INA125内部运放提供基准电压，使之能够对电桥的变化有着精确和稳定的放大。
