当前位置：INA166增加输出电流的缓冲电路
[10-10 20:39:48] 来源：http://www.88dzw.com 线性放大 阅读：8260次
文章摘要： 如图所示为INA166增加输出电流的缓冲电路。在INA166输出端增加BUF634连接宽频带，BUF634是B-B公司的250mA高速缓冲器，用于扩大输出电流。INA166的输出电压检测端Sense应接到BUF634的输出端，用以精确检测输出电压Vo。
INA166增加输出电流的缓冲电路,标签：放大电路,电路设计,http://www.88dzw.com

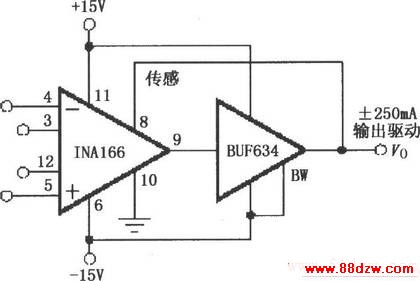

如图所示为INA166增加输出电流的缓冲电路。在INA166输出端增加BUF634连接宽频带，BUF634是B-B公司的250mA高速缓冲器，用于扩大输出电流。INA166的输出电压检测端Sense应接到BUF634的输出端，用以精确检测输出电压Vo。
