松下采用AN5192K单片机芯的彩电资料

文章摘要：机芯编号 显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU： 小信号处理电路： AN5192K 行场信号处理： 视频信号处理： 色彩处理电路： 数据存储器：适用机型 松下TC-2150RM彩电性能数据 相关资料 备 注 www.88dzw.com松下TC-2150RM型彩色电视机主要电路组成如下图所示。从图中可以看出，松下TC-2150RM型彩色电视机主要由电子调谐器、小信号处理集成电路IC601（AN5 192K）、1行延迟线IC602（TDA4665）、SECAM处理器IC603（TDA

松下采用AN5192K单片机芯的彩电资料,标签：电视机电路,电路设计,http://www.88dzw.com
机芯编号



显像管或显示屏型号 　 行输出变压器型号 　 高频头型号 　 图纸交换或购买 主要芯片 CPU：      小信号处理电路：   AN5192K      行场信号处理：        视频信号处理：        色彩处理电路：      数据存储器： 适用机型

    松下TC-2150RM彩电

性能数据



相关资料



备 注

　

www.88dzw.com

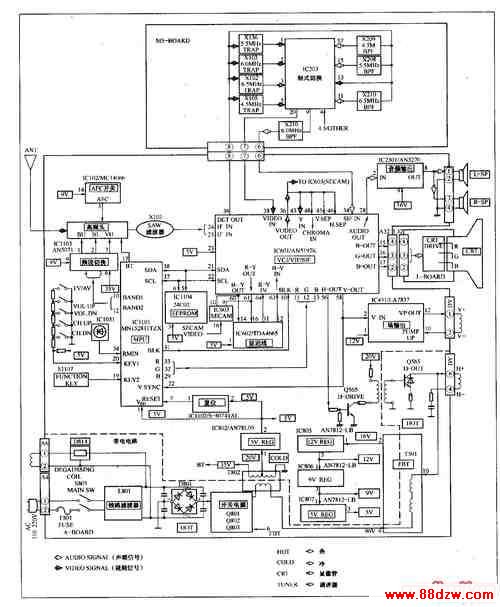

　　松下TC-2150RM型彩色电视机主要电路组成如下图所示。

　　从图中可以看出，松下TC-2150RM型彩色电视机主要由电子调谐器、小信号处理集成电路IC601（AN5 192K）、1行延迟线IC602（TDA4665）、SECAM处理器IC603（TDA8395）制式转换电路IC203（M52317SP）、音频功放IC2301（AN5270）、末级视放、行输出、场输出IC451（LA7837）、AFT电子开关IC102（MC14066）、微处理器IC1101（MN152811TZX）存储器IC1104（24C02）、频段开关IC1103（AN5071）和开关电源等几部分组成。
