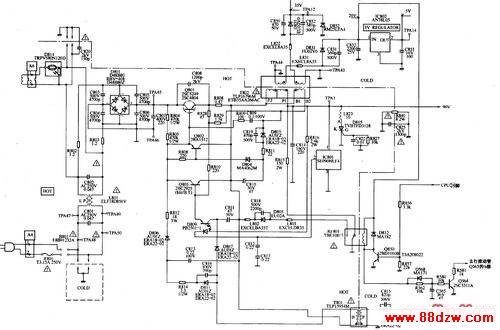

  松下TC-2150RM型彩色电视机采用串联自激式开关电源,电路如下图所示。

  一、开关电源电路

  1.自激振荡电路

  220V交流电源经L801、C801、C802滤除电网中的高频杂波后,由D801、C807整流滤波,在C807正端得到约300V直流电压,一路直接加到开关管Q801的集电极;另一路经R804、R805加到Q801的基极,使Q801开始导通。Q801导通后,开关变压器T802产生感应电动势,B2端的正脉冲电压经C809、R809加到Q801的基极,形成正反馈回路,使Q801迅速饱和导通。Q801导通后,B2端的正脉冲电压经C809、R809、Q801的b-e结和R808对C809充电。C809上充得的电压是右正左负。随着C809的充电,Q801的基极电位越来越低,到一定程度,Q801截止。

  Q801截止后,开关变压器T802绕组中的感应脉冲极性反转,正反馈绕组B2、B 1两端的感应脉冲为B 1正、B2负,D803导通,稳压二极管D804击穿导通,Q802基极电位下降导通,C809右正左负的充电电压通过B2、B 1绕组和Q802e-c结组成的回珞放电,使开关管的基极电位上升,在C809上的充电电压下降到某一值,300V直流电压经R804、R805获得的启动脉冲驱动Q801重新导通,使开关管Q801工作在自激振荡状态。

  在B1端脉冲电压为正的期间,此脉冲经R811和D803对C810充电,由于这些元件的阻尼作用,使B1端的正脉冲电压不会太高。

  Q801导通时,300v点电压经Q801对C814充电。在正常工作期间,继电器RL801的左触点与地端相接,因此,在Q801截止后,T802中P1、P2端存储的能量经L802、D805、L803和RL801的左触点对C814充电,D805起续流二极管的作用。

  开关稳压电源工作后,滤波电容C814正端输出90V电压,给行输出电路供电。

  r802次级脉冲电压经D831整流、C832滤波得到20V电压,给行激励电路和AN5192K中的行扫描电路供电。因此,开关稳压电源工作后,行扫描电路就能正常工作。20V电压还给继电器RL801供电,并经IC802(AN78L05)稳压后得到5V电压,给CPU供电。

  T802另一次级的脉冲电压经D851、C850整流滤波后得到35V电压,给高频头的调谐电路供电。

  提示与引导  行扫描电路工作后,行逆程脉冲经R858、D850加到变压器T801的初级,次级输出的脉冲电压经D811、R814、D806和R812加到Q80l基极,使开关管Q801的振荡与行频同步。T801次级感应出的行频脉冲还经D807、C811整流滤波,为光电耦合器D809提供工作电源。

  2.稳压控制电路

  当90V电压输出端电压升高时,使误差放大器IC801的(1)脚电压上升,(2)脚电压降低,流过光电耦合器D809内二极管的电流增大,D809内的光敏三极管内阻减小,加到Q803基极的电流增大,Q803c-e结等效电阻减小,C809充电时Q803分流较大,使C809充电更快,Q801导通时间缩短,使90V输出端电压降低。反之亦然。

  3.保护电路

  (1)过流过压保护电路当由于行输出管短路、高压包打火使90V输出端流过的电流过大时,R808上压降过大,它经R828、R810加到Q803基极,使Q803饱和导通。Q803饱和导通时,两端电压只有0.3V左右,使Q801截止,保护了开关稳压电源。

  2)过压保护电路当外电压突然升高,使90V输出端电压过高时,过压保护可控硅D815击穿短路,这时会使电源保险丝烧断,从而保护了整机电路。

www.88dzw.com

  二、待机控制电路

  正常工作时,CPU的(24)脚输出高电平,经R856使待机控制管Q850导通,继电器RL801动作,左触点接地,续流二极管D805导通,开关稳压电源正常工作。

  待机时,CPU的(24)脚输出低电平,Q850截止。Q850集电极的高电压经R562、R580加到Q564基极,使Q564饱和导通,行激励管Q565基极的行脉冲被旁路,使行激励管、行输出管都不工作,因而没有高压和光栅。这时没有行逆程脉冲加到开关稳压电源,开关稳压电源处于自由振荡状态。

  在待机状态,Q850截止,继电器RL80l不工作,右触点接地,使90V输出端经R815到地,它成了待机时串联开关稳压电源的负载。由于RL801的左触点没有接地,续流二极管D805没有通路,脉冲变压器T802的P1、P2端电压不能经D805形成放电回路,P1、P2端的电压较大,使待机时的90V输出电压只有3V左右。这时,开关稳压电源的振荡频率较低,开关管工作的占空比较小。

  开关稳压电源的自由振荡使脉冲变压器T802次级仍有脉冲电压。此电压经D831、C832整流滤波产生直流电压给IC802供电,IC802输出5V电压,使CPU仍能正常工作
