采用MIC4827的EL驱动电路
[09-13 23:33:38] 来源:http://www.88dzw.com 电视机电路 阅读:8234次

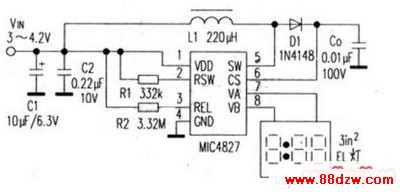

文章摘要:采用MIC4827驱动3平方英寸EL灯的实际电路如图所示。该电路在Vin=3.3V下的输入电流Iin=28mA,输出电压仍为180Vp-p,EL灯工作频率fe1为106Hz。L1采用Murata公司的LQH4C221K04,电感值为220μH,最大DC电阻为4Ω。二极管D1的正向电流为150mA,正向电压为950mV,可采用1N4148或BAV20WS、BA520W等。输出电容Co采用GRM40X7R103K,耐压为100V。带X7R温度系数。
采用MIC4827的EL驱动电路,标签:电视机电路,电路设计,http://www.88dzw.com采用MIC4827驱动3平方英寸EL灯的实际电路如图所示。该电路在Vin=3.3V下的输入电流Iin=28mA,输出电压仍为180Vp-p,EL灯工作频率fe1为106Hz。L1采用Murata公司的LQH4C221K04,电感值为220μH,最大DC电阻为4Ω。二极管D1的正向电流为150mA,正向电压为950mV,可采用1N4148或BAV20WS、BA520W等。输出电容Co采用GRM40X7R103K,耐压为100V。带X7R温度系数。
