带AGC稳幅的正弦波振荡电路
[09-13 23:33:37] 来源:http://www.88dzw.com 电视机电路 阅读:8104次
文章摘要:采用了以JFET器件怍可变电阻,调整AGC回路的稳幅电路,其电路如附图所示。工作原理该电路用很少的元件便搭成了一个闭环电路,实现了AGC自动稳幅功能。电路的振荡部分由IC1组成维恩电桥,其振荡频率由选频网络C3、C4、ZR1、ZR2决定。本电路的输出频率在5kHz左右,其频率变化要受温漂影响。电路的起振条件是IC2的放大倍数大于2,如累条件不成立,电路就会停振。IC2为积分放大器,和基准源D3、检波二极管D1、JFET管一起构成AGC闭环电路。该电路虽然看似简单,但实际调试却有一定的难度。在维恩电桥的放大系数计算时,JFET的动态阻值也必须算进去,这一点往往被忽视。笔者在调试这个电路时,因为这

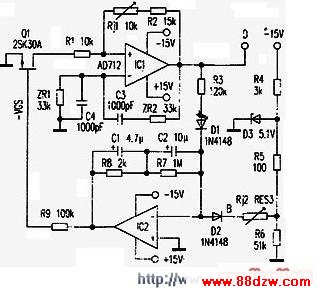

带AGC稳幅的正弦波振荡电路,标签:电视机电路,电路设计,http://www.88dzw.com采用了以JFET器件怍可变电阻,调整AGC回路的稳幅电路,其电路如附图所示。
工作原理该电路用很少的元件便搭成了一个闭环电路,实现了AGC自动稳幅功能。电路的振荡部分由IC1组成维恩电桥,其振荡频率由选频网络C3、C4、ZR1、ZR2决定。本电路的输出频率在5kHz左右,其频率变化要受温漂影响。电路的起振条件是IC2的放大倍数大于2,如累条件不成立,电路就会停振。IC2为积分放大器,和基准源D3、检波二极管D1、JFET管一起构成AGC闭环电路。
该电路虽然看似简单,但实际调试却有一定的难度。在维恩电桥的放大系数计算时,JFET的动态阻值也必须算进去,这一点往往被忽视。笔者在调试这个电路时,因为这一点大走弯路,不管怎么调电路就是不能振荡起来,无奈中静下来沉思很久,认为应先建立维恩电桥的振荡条件,让电路振荡起来,后一步的AGC电路调试才能继续下去。所以索性先将JFET管的源极和漏极短路,不考虑其配置。调节Rj1,用示波器观察节点上的输出,直到节点上有正弦波输出并达到自己想要的峰峰值为止,再断开源极和漏极,用示波器观察其输出波形,如果停振,调节Rj1使其输出波形合适为止。该电路的缺点是:一旦AGS电压在-1~-2V电路就会起控,这时想通过调节Rj改变输出峰峰值就不可能了,因为输出的波形幅度变化会改变JFET管的动态电阻值,这个阻值恰恰决定着振荡电路的输出峰峰值。当AGC起控时,只有调节Rj2才能改变其输出峰峰值,如果需要特殊的输出幅度,建议在后级加放大电路。
电路的另外一个重要之处是如何调试JFET管的工作点,即线性区(从数据手册上看,该JFET管的工作曲线也并非一个理想的线性曲线。但在该电路中可以满足应用需求)。因为调试合适的工作点决定着AGC的正负补偿范围。D3是一个-5.1V的基准源,其电压经R5、R6、Rj2分压后成为一个稳定的负电压作比较基准,输出的正弦波经R3分压后由D1检波,分压后的电压和分压后的基准源进行减法运算,电压的差值通过积分放大器放大经R9分压成为一个平均值作为JFET管的偏压。由于积分放大器是反相放大器,所以图中A点的电址必须高于B点的电压,积分放大器的输出才可能是负电压,但是幅值又不能太大,否则经过积分放大器放大后,其AGS电压会超过JFET管工作的合适偏压,AGC功能也同时失效或不理想。因此选择R3、R5、R6台适的分压参数才能使电压落在JFET管的线性工作范围内显得非常重要,同时调试该参数必须熟悉JFET管的本身参数,才能根据参数选择电阻的阻值。附图电路中的JFET管的AGC线性工作范围电压是-1~-2V,调整Rjz可使电压落在合适的范围内。用泰克的示波器测量调试的结果如下:
AGS=-1.28V(该电压随正弦波输出而变化)输出Vpp=11.7VWaveoutRMS=4.01Vf=5.1613kHz(室温下测的结果,其值会随温度的变化而变化)AGC性能:室温23~55℃,并持续60分钟,输出幅值变化±0.1V该电路经过了严酷的环境温度实验,其测试结果表明ACC的性能是较为理想的,用成本低廉的元件实现了较高的性能指标,同时摆脱了必须购买专用芯片的限制,实为一种较好的解决办法。
![](/pd_wx/UploadPic/2013-9/2013913233337552.jpg)
