长虹29SD83彩电图像/伴音中频处理电路分析
[09-13 23:32:55] 来源:http://www.88dzw.com 电视机电路 阅读:8669次
文章摘要:4.制式切换电路制式切换电路以N602( HEF4052)为核心构成,HEF4052逻辑控制真值表如下表所示。控制引脚电平与公共弓脚接通的引脚(6)脚(禁止)(9)脚(10)脚(13)脚(公共脚,视频输出)(3)脚(公共脚,第二伴音中频输出)LLL(12)脚(M制视频信号输入)(1)脚(M制第二伴音中频输入)LLH(14)脚(D/K制视频信号输入)(5)脚(D/K制第二伴音中频输入)LHL(15)脚(B/G制视频信号输入)(2)脚(B/G制第二伴音中频输入)LHH(11)脚(I制视频信号输入)(4)脚(I制第二伴音中频输入)H 不接通不接通从TDA8843的(6)脚输出的视频全电视信号,经V
长虹29SD83彩电图像/伴音中频处理电路分析,标签:电视机电路,电路设计,http://www.88dzw.com 4.制式切换电路
制式切换电路以N602( HEF4052)为核心构成,HEF4052逻辑控制真值表如下表所示。

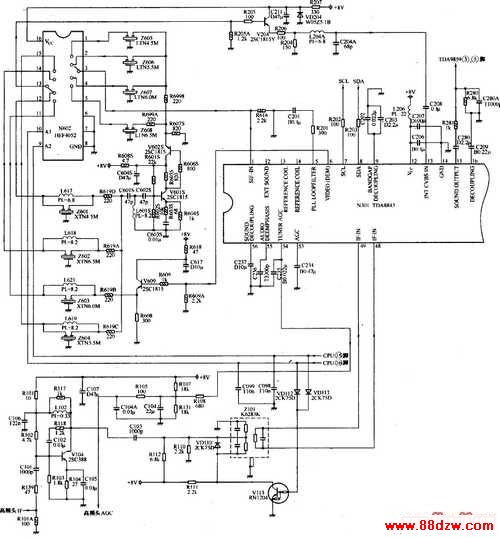

从TDA8843的(6)脚输出的视频全电视信号,经V609缓冲放大后,从其发射极输出,一路经Z601 (4.5MHz)、Z602 (6,5MHz)、Z603 (6.OMHz)、Z604 (5.5MHz)四个伴音中频陷波器陷波后,分别送到N602 (HFF4052)的(12)脚、(14)脚、(11)脚和(15)脚,经选择后从N602的(13)脚输出复合视频信号,再经V204射随后,由R206、R204、L204A、C204A、C208输入到TDA8843的(13)脚,进行视频处理;V609发射极输出的另一路视频信号经C601S、L601S、C602S组成的高通滤波器,输入到V601S的基极,经V601S放大和V602S缓冲后,从V602S的发射极输出,经2605 (4.5MHz)、2606 (5.5MHz)、2607 (6.OMHz)、2608 (6.5MHz)四个伴音中频带通滤波器滤波后,取出第二伴音中频信号,分别送到N602 (HFF4052)的(1)、(2)、(4)、(5)脚,经选择后,从N602的(3)脚输出,N602 (HFF4052)的(9)、(10)脚为切换控制端,行控制。
5.伴音解调电路
从TDA8843的(1)脚输入的第二伴音中频信号先经带通滤波处理,以进一步抑制低频图像信号和高频噪声,再送至限幅放大器。经限幅放大器处理后,伴音中频信号中的寄生调幅得到了抑制,提高了伴音的信噪比。然后,伴音中频信号送至PLL解调电路。PLL解调器能对M、B/G、I及D/K制的伴音中频进行解调处理,解调器的中心频率可自动调整,也可通过IIC总线强行设定,由于PLL解调器具有较高的解调增益,因此有利于提高伴音解调灵敏度。PLL解调电路输出的音频信号经低通滤波、音频放大及静音处理后,送至内/外音频切换开关,与TDA8843(2)脚输入的外音频信号(该机悬空未用)在IIC总线的控制下进行切换,切换后的音频信号从(15)脚输出,送至音频处理电路N606 (TDA9859)的(3)、(5)脚,以作进一步处理。
低通滤波器的作用是抑制伴音中频,只让音频信号通过。音频放大器的作用是确保(15)脚能输出足够幅度的音频信号。TDA8843内部的静音电路的作用是在无信号或切换频道时关断音频信号,使电路处于静音状态。由于伴音信号采用调频方式传送,在发射端进行了预加重处理,所以解调后还必须进行去加重处理,这一任务由(55)脚外接的电容C236来完成。
