  长虹29SD83型彩色电视机采用以TDA4605为核心构成的并联型他激式开关电源。电源电路如下图所示。

  一、TDA4605简介

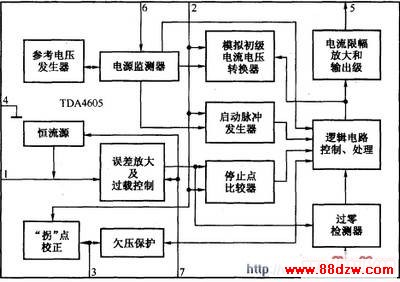

  电源控制芯片TDA4605内含启动脉冲发生器、逻辑控制电路、误差放大和脉冲宽度调制电路,并具有过流、过压、欠压和软启动等多种保护电路。TDA4605内部电路框图如右图所示,引脚功能和实测数据如下表所示。

脚号 功能 电压(V) 开机 待机 1 稳压调节控制输入 0.4 0.4 2 过压检测端,该脚超过3V时,关闭(5)脚的驱动脉冲 1.3 2.1 3 欠压保护端,该脚低于1.8V时,关闭(5)脚的驱动脉冲 2.4 2.6 4 接地 0 0 5 开关管驱动脉冲输出端/驱动功率检测保护端 3.7 0.6 6 供电电压输入端/过压保护端,该脚超过18V时,关闭(5)脚的驱动脉冲 12.4 10.6 7 外接软启动电容,利用电容的充电使开关电源启动时间延迟 2.3 0.3 8 过零检测输入端。当此脚检测到从正到负零交点时,认为开关变压器能量全部放完,使逻辑电路产生新的驱动脉冲 0.4 0.2

  二、启动与振荡电路

  220V的交流电源电压经过电源保险丝F801、电源开关S801以及由C801、T801、T802、C804等组成的脉冲干扰抑制电路和RT802(负温度系数NTC热敏电阻),进入由VD801~VD804、C809组成的整流滤波电路,在C809两端得到约300V左右的直流电压,经开关变压器T803的4-1绕组加至开关管V840的漏极。

  另外,市电电压还经VD803半波整流、R802限流、C819滤波加至TDA4605的(6)脚,控制TDA4605内的基准电压发生器工作,并产生3V基准电压,该电压作为启动脉冲发生器、比较器、逻辑电路的工作电压。于是,开关管驱动脉冲放大电路在启动脉冲发生器和(7)脚所接软启动电路的作用下,产生一个占空比逐渐加大的驱动脉冲从(5)脚输出,驱动电源开关管V840工作。开关电源工作后,TDA4605(6)脚的供电电压不再由R802支路供给,而将改由开关变压器6-5绕组输出的电压经VD819、C820整流滤波和R819限流后提供。

  三、稳压控制电路

  该机稳压控制电路采用间接取样方式,开关变压器T803的7-5绕组为专设的取样绕组,由于取样绕组和次级绕组采用紧耦合结构,所以,取样绕组被感应的脉冲电压的高低就间接地反映了输出电压的高低,因此,这种取样方式称为间接取样方式。这种取样方式的缺点是稳压瞬间响应差,因为当输出电压因市电电压等原因发生变化时,须经开关变压器的耦合才能反映到取样绕组。

  稳压控制过程如下:当B+电压升高时,T803的7-5绕组输出的脉冲电压也将升高,经VD823、C823整流滤波,再经RP823、R816、R817分压和R811降压后,加到TDA4605的(1)脚,使(1)脚电压升高,通过TDA4605内部电路处理,控制(5)脚输出驱动脉冲的脉冲占空比下降,使开关管V840饱和期减小,输出电压下降。反之亦然。

  四、保护电路

  1.软启动电路

  开关电源一般在开机瞬间,由于稳压电路还没有完全进入工作状态,开关管将处于失控状态,极易因关断损耗过大或过激励而损坏。为此,该机设有软启动电路,即TDA4605的(7)脚外接的软启动电容C826。利用C826的充电作用,可使每次开机时(5)脚输出脉冲的占空比逐渐增大,限制驱动脉冲导通时间不会过长,并使稳压电路迅速进入工作状态。

  2.欠压保护电路

  TDA4605的(3)脚为欠压保护端,C809两端的300V左右的电压经R813、R814分压后加到TDA4605的(3)脚。当市电电压过低时,则输入到TDA4605(3)脚的电压也将降低,当(3)脚电压低于1.8V时,将通过逻辑电路关闭(5)脚的驱动脉冲输出,使开关管停止工作。
