长虹29SD83彩电AV/TV切换电路工作原理

[09-13 23:32:54]   来源:http://www.88dzw.com  电视机电路   阅读:8354

文章摘要:AV/TV切换电路以DS01 (HEF4053)、DS02 (HEF4053)为核心构成,电路如下图所示。1.音频AV1/AV2切换电路音频AVl/AV2切换电路以DS01 (HEF4053)为核心构成,其逻辑控制真值表如下表所示。控制信号开关接通情况91011和(4)脚(AVI/AV2-R输出)接通的脚是和(15)脚(AV1/AV2-L输出)接通的脚是和⑩脚(A视频输出)接通的脚是LLL(5)脚(AV2-R输入)(2)脚(AV2-L输入)(12)脚(AV1/AV2/AV3视频输入)LLH(5)脚(AV2-R输入)(1)脚(AV2-L输入)(13)脚(存储卡视频输入)LHL(5)脚(AV2-R

长虹29SD83彩电AV/TV切换电路工作原理,标签:电视机电路,电路设计,http://www.88dzw.com

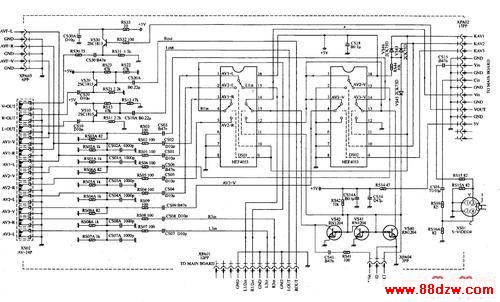

  AV/TV切换电路以DS01 (HEF4053)、DS02 (HEF4053)为核心构成,电路如下图所示。

  1.音频AV1/AV2切换电路

  音频AVl/AV2切换电路以DS01 (HEF4053)为核心构成,其逻辑控制真值表如下表所示。

控制信号 开关接通情况 9 10 11 和(4)脚(AVI/AV2-R输出)接通的脚是 和(15)脚(AV1/AV2-L输出)接通的脚是 和⑩脚(A视频输出)接通的脚是 L L L (5)脚(AV2-R输入) (2)脚(AV2-L输入) (12)脚(AV1/AV2/AV3视频输入) L L H (5)脚(AV2-R输入) (1)脚(AV2-L输入) (13)脚(存储卡视频输入) L H L (5)脚(AV2-R输入) (1)脚(AV1-L输入) (12)脚(AV1/AV2/AV3视频输入) L H H (5)脚(AV2-R输入) (1)脚(AVl-L输入) (13)脚(存储卡视频输入) H L L (3)脚(AV1-R输入) (2)脚(AV2-L输入) (12)脚(AV1/AV2/AV3视频输入) H L H (3)脚(AV1-R输入) (2)脚(AV2-L输入) (13)脚(存储卡视频输入) H H L (3)脚(AV1-R输入) (1)脚(AV1-L输入) (12)脚(AV1/AV2/AV3视频输入) H H H (3)脚(AV1-R输入) (1)脚(AV1-L输入) (13)脚(存储卡视频输入)

  DS01 (HEF4053)的(9)、(10)、(11)脚为控制脚。其中,(9)脚用于控制(4)脚和(3)脚或(5)脚的接通情况,当(9)脚为低电平时,(4)脚和(5)脚接通,当(9)脚为高电平时,(4)脚和(3)脚接通;(10)脚用于控制(15)脚和(1)脚或(2)脚的接通情况,当(10)脚为低电平时,(15)脚和(2)脚接通,当(10)脚为高电平时,(15)脚和(1)脚接通:(11)脚用于控制(14)脚和(12)脚或(13)脚的接通情况,当(11)脚为低电平时,(14)脚和(12)脚接通,当(11)脚为高电平时,(14)脚和(13)脚接通。DS01 (HEF4053)的(6)脚为禁止脚,当该脚为高电平时,禁止所有引脚接通。

  AV1、AV2输入的左右声道音频信号经DS01( HEF4053)切换后,从(4)脚输出AVl/AV2-R音频信号,加到音效处理电路N606 (TDA9859)的(32)脚;从(15)脚输出AVl/AV2-L音频信号,加到N606 (TDA9859)的(1)脚。在N606 (TDA9859)内部,再和AV3音频信号、TV音频信号进行切换。

  DS01 (HEF4053)的(9)、(10)、(11)脚为切换控制端,其中(9)、(10)脚由CPU的(5)脚输出的KAV1信号进行控制,(11)脚由景物/图文存储卡输出的RESET信号进行控制。

  2.视频AV/TV切换电路

  视频AV/TV切换电路以DS02 (HEF4053)为核心构成,其逻辑控制真值表如下表所示。

控制信号 开关接通情况 9 10 11 和(4)脚(AV3视频输入)接通的脚是 和(15)脚(AV2视频输入)接通的脚是 和(14)脚(AV1视频输入)接通的脚是 L L L (5)脚(接地) (2)脚(接地) (12)脚(接地) L L H (5)脚(接地) (2)脚(接地) (13)脚(AV1视频输出) L H L (5)脚(接地) (1)脚(AV2视频输出) (12)脚(接地) L H H (5)脚(接地) (1)脚(AV2视频输出) (13)脚(AV1视频输出) H L L (3)脚(AV3视频输出) (2)脚(接地) (12)脚(接地) H L H (3)脚(AV3视频输出) (2)脚(接地) (13)脚(AV1视频输出) H H L (3)脚(AV3视频输出) (1)脚(AV2视频输出) (12)脚(接地) H H H (3)脚(AV3视频输出) (1)脚(AV2视频输出) (13)脚(AV1视频输出)

  AV1、AV2、AV3输入的视频信号经DS02 (HEF4053)切换后,分别从(13)、(1)、(3)脚输出,加到DS01 (HEF4053)的(12)脚,经DS01 (HEF4053)切换后,从DS01 (HEF4053)的(14)脚输出,送到TDA8843的(17)脚,作为外视频信号。

  DS02 (HEF4053)的(9)、(10)、(11)脚为切换控制端,由CPU的(5)、(6)、(7)脚输出的KAV1、KAV2、KAV3信号进行控制。
