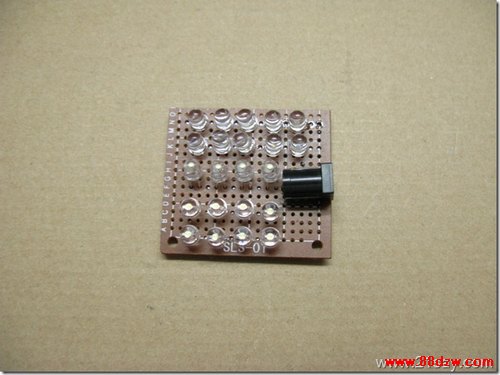

闲来无事，制作了一个LED灯，效果不错，上面并排的两行，每行5只的是普通LED，实际上我只用了8只，有两只多焊上去做测试的，用5只串联时亮度不够，后来改用了4只串联，这个是3V电压的LED，4只串联后刚好用12V电源供电。下面3行，每行4只的是LED日光灯照明专用的高亮度5mm草帽白光LED，供电电压也是3V－3.2V，电流20mA，发光角度120度，亮度5流明（2000－2300MCD），色温6000K. 光衰：1000h小于5%。实际使用效果很爽，每只LED成本仅0.2元，整个成本仅4－5元，能达到15W节能灯的效果，而在功耗方面比节能灯小得多，不到1W。

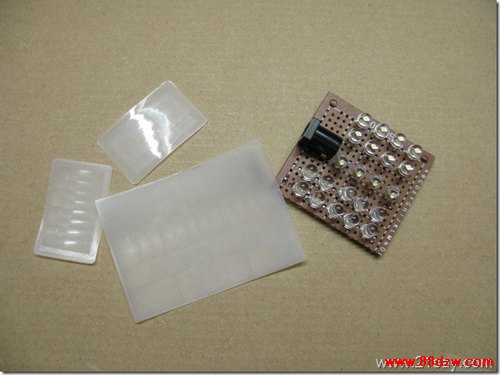

下面是用洞洞板焊的LED灯，并安装了散光罩，如果不安装散光罩，不能直视LED灯，否测对眼睛有损害，安装后光线柔了很多，并可增加光线散射面积。

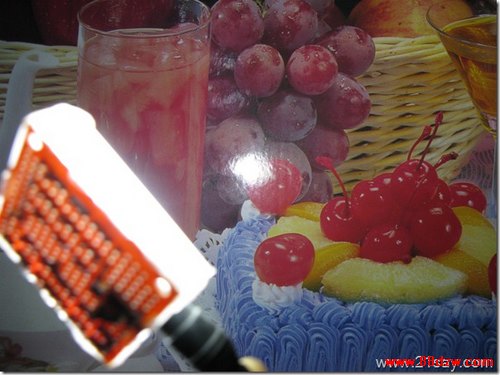

这是在这个LED照明下拍照的效果，不错吧。
